Установка кессона для скважины

Монтаж пластикового кессона

Самая частая проблема при монтаже и эксплуатации пластикового кессона для скважины — это действие двух сил:

  • Сила Архимеда, стремящаяся вытолкнуть любую полую ёмкость на поверхность;
  • Опрокидывание вследствие неравномерного давления грунта.

Особенно ярко это проявляется в условиях высокого уровня грунтовых вод.

Традиционно монтажные бригады решают проблему якорением кессона к бетонному основанию (например, плитам ПП‑12 или ПП‑15 массой 450 кг и 700 кг соответственно) либо другими способами утяжеления полой конструкции.

Подход с утяжелением бетоном требует привлечения тяжёлой техники (манипулятора), увеличивает сроки работ и добавляет затраты на монтаж, что подчёркивает необходимость упрощения технологии.

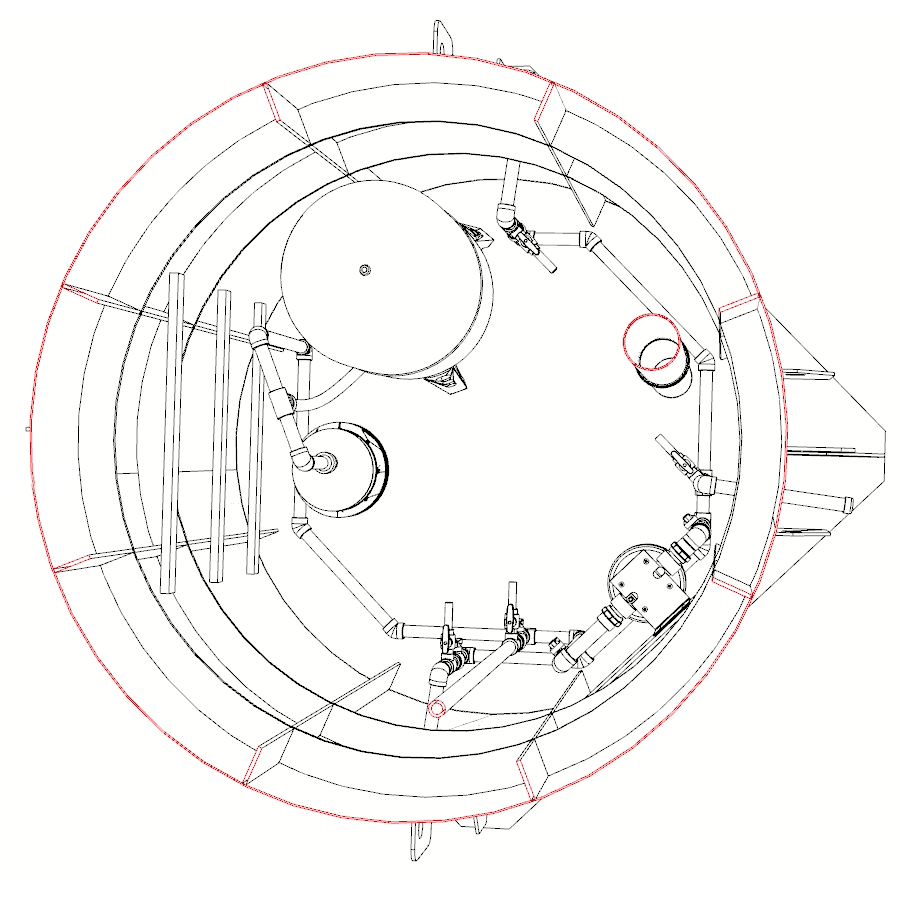

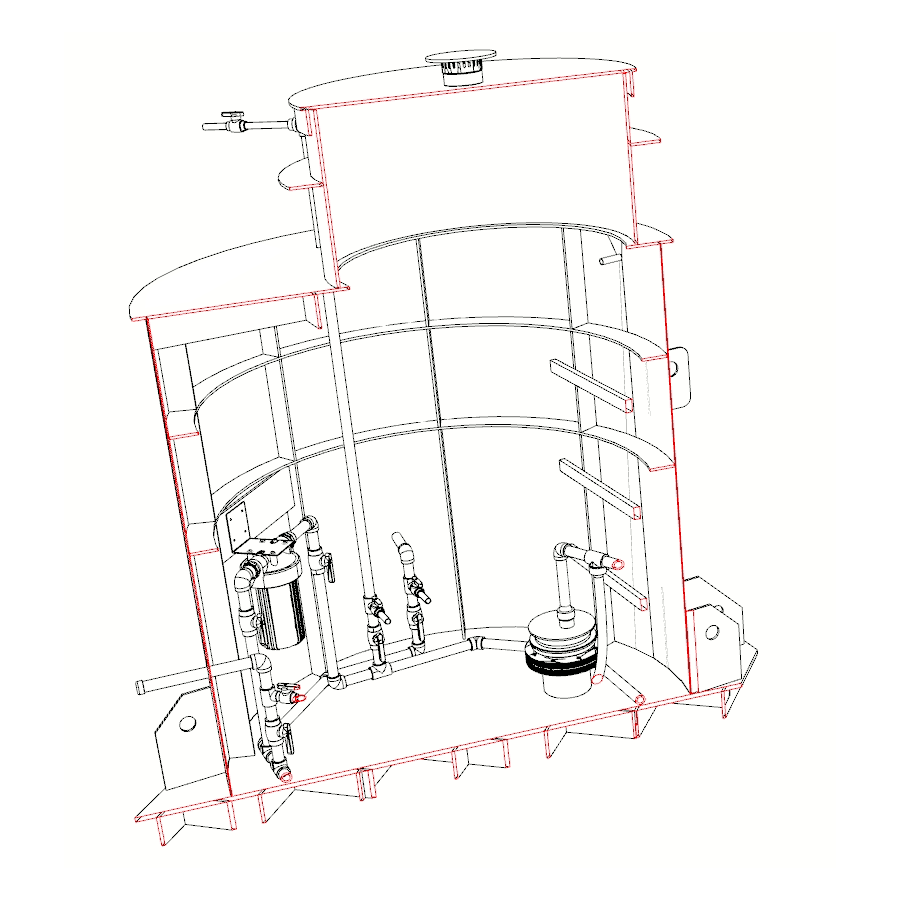

Кессон для скважины в разрезе Кессон для скважины в разрезе

Усиленная конструкция: монтаж без якорения

Инженеры компании Евролос провели масштабную работу по улучшению модельного ряда, что позволило принципиально изменить подход к монтажу.

  • Усилено дно и грунтозацепы;
  • Повышена жёсткость;
  • Проведены инженерные расчёты обратной засыпки.

Эти изменения позволили разработать схему монтажа, не требующую применения тяжёлых бетонных плит и якорения.

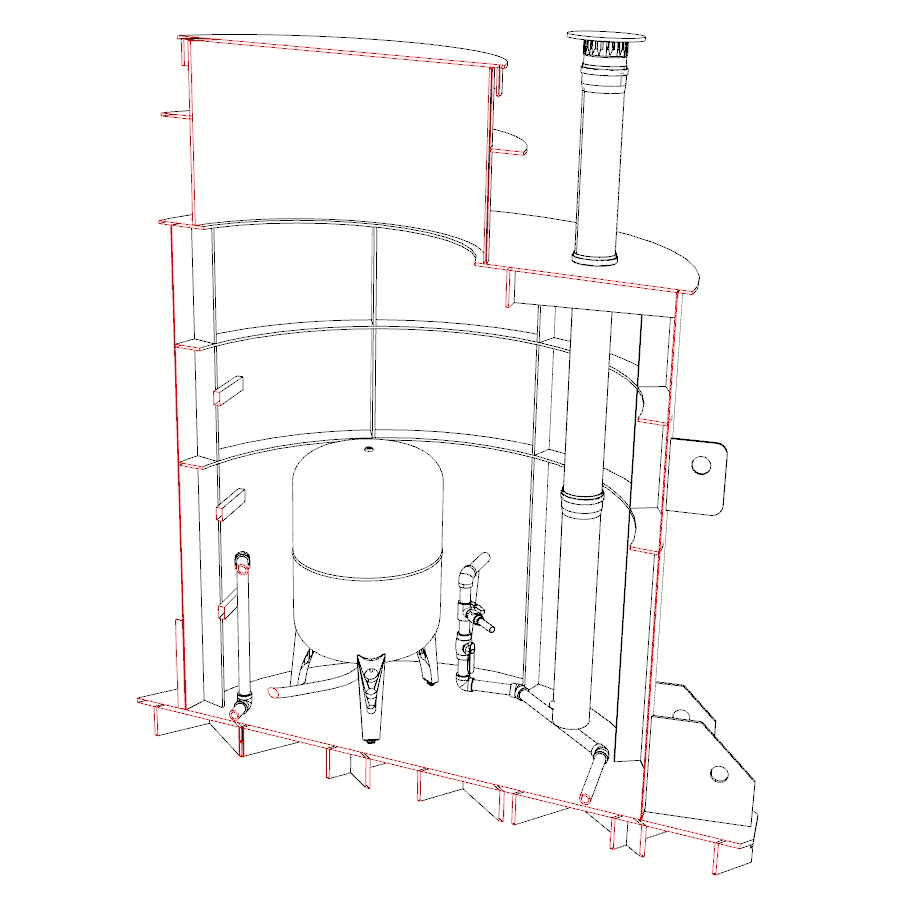

Обвязка кессона для скважины Евролос

Экономическая выгода

Доп затраты

Исключаются дополнительные расходы и трудозатраты на монтаже:

  • Покупка и доставка бетонной плиты‑основания;
  • Работа манипулятора;
  • Комплект креплений кессона синтетическими стропами и их монтаж.

Тяжёлая техника

Исключается необходимость в применении тяжёлой техники. Во многих случаях манипулятору сложно подъехать к месту работ, а при доступном проезде техника повреждает газон и насаждения на участке.

Большие сроки

Монтаж за 1 день! Сокращение времени на монтаж существенно упрощает организацию процесса. На практике привлечение сторонних подрядчиков часто приводит к непредвиденным задержкам и дополнительным трудностям.

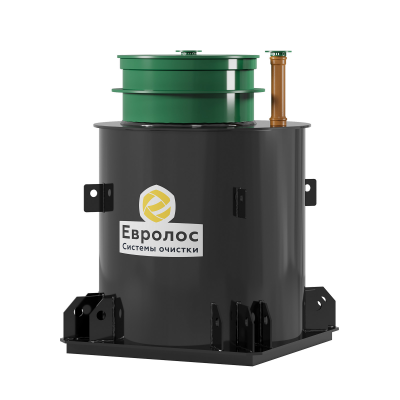

Евролос Кессон

Кессон для скважины на воду
61100
рублей
Цена кессона
Описаниe

Усиленный пластиковый кессон, надежная защита скважины, работа круглый год 24/7.

Основные характеристики
  • Не гниет, не ржавеет, минимальный срок службы 50 лет.
  • Не требует технического обслуживания.
  • Монолитный полипропилен.
Готовое решение заводского качества — без переплат, без бетона, монтаж за 1 день под ключ или своими руками.
  • 💰 Экономия на установке — никаких плит и манипуляторов
  • ⏱️ Быстрый монтаж — за 1 день, без задержек
  • 👨‍🔧 Просто и надёжно — подходит даже для самостоятельной установки

Методика расчета устойчивости кессона

Целью расчётов было определить, можно ли отказаться от утяжеления конструкции бетонными плитами при установке пластиковых кессонов для скважин на воду, ограничившись только обратной засыпкой песчано‑цементной смесью (ЦПС), при этом сохранив надёжность и устойчивость конструкции.

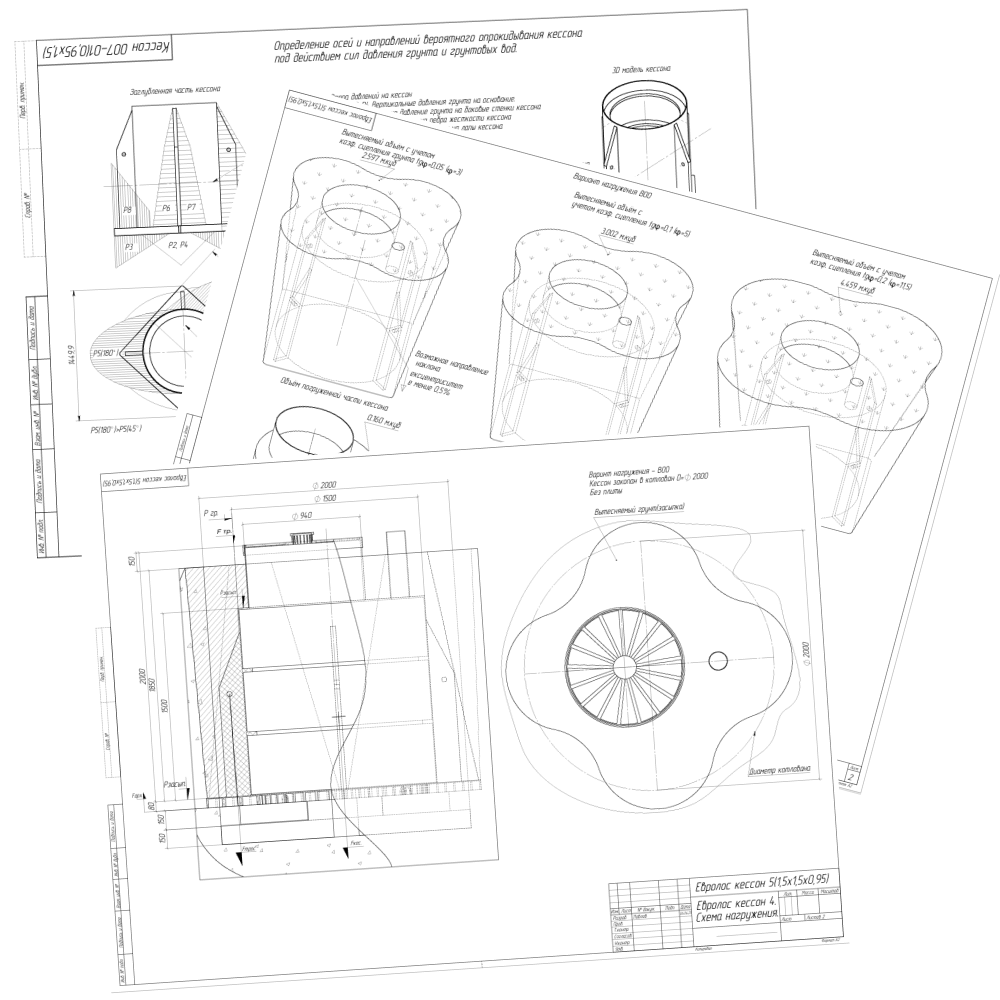

Методика расчёта кессона для скважины Евролос

Для каждого пластикового кессона в модельном ряду Евролос была создана инженерная 3D-модель, которая определила:

Параметры монтажа

  • Габариты и геометрию кессона;
  • Объём кессона и минимальные размеры котлована;
  • Требуемый объём засыпки вокруг кессона и для песчаной подушки.

Cилы, действующие на кессон

  • Выталкивающая Архимедова сила. Расчётный уровень грунтовых вод (на уровне земли, отметка 0.000);
  • Давление грунта;

Cилы, сопротивляющиеся всплытию

  • Вес кессона (полипропилен, плотность 0,92);
  • Вес обратной засыпки (карьерный песок и ЦПС);
  • Сопротивление грунта (трение);
  • Давление на грунтозацепы (основание).

Установка кессона для скважины на воду

Инженерное решение

Итоги расчётов усреднены до двух вариантов засыпки в зависимости от распространённости типа грунта и его коэффициента сцепления:

  • Песок, глина, суглинок;
  • Супеси влажные неустойчивые, торфяники.

Объём рабочей засыпки, который реально участвует в противодействии всплытию, напрямую зависит от типа грунта. Чем более вязкое и плотное состояние, тем эффективнее работает засыпка.

  • Для стандартных условий (песок, глина, суглинок) применяется сухая песко-цементная смесь в пропорции 1:5.
  • При высоком уровне грунтовых вод (УГВ менее 1 метра) рекомендуется пропорция 1:4.
Материал засыпки Супесь влажная, торф Песок, глина, суглинок
Кессон 1 (0,955х1,5)
Песок речной 1600 кг/м.куб -83 151
ЦПС 1:5 -36 218
ЦПС 1:4 30 311

В таблице указана расчетная сумма сил в кгс действующая на кессон при определенном типе грунта.

Отрицательное значение, кессон неустойчивый, требуется якорение к бетонной плите ПП-12 (~450 кг)

Положительное значение, кессон устойчиный, якорение к бетонной плите не требуется.

Пояснение: Евролос Кессон 1 (0,955 × 1,5 м), монтаж в стандартных глинистых грунтах, засыпка ЦПС в пропорции 1:5, результирующая сила 218 кгс, что обеспечивает надёжную фиксацию и устойчивость даже при сезонных колебаниях УГВ и температур, негативно влияющих на стабильность любой заглублённой в грунт ёмкости.

Для удобства итоговые результаты расчётов сведены в простые таблицы применения и добавлены в монтажные схемы.

Материал засыпки
Кол-во мешков цемента (50кг)
Супесь влажная, торф Песок, глина, суглинок
Кессон 1 (0,955х1,5)
ЦПС 1:5 7шт ПП-12
ЦПС 1:4 8шт
Кессон 2 (0,955х2)
ЦПС 1:5 9шт
ЦПС 1:4 11шт
Кессон 3 (0,955х2,5)
ЦПС 1:5 11шт
ЦПС 1:4 13шт
Кессон 4 (1,27х1,5х0,955)
ЦПС 1:5 12шт ПП-12
ЦПС 1:4 15шт ПП-12
Кессон 5 (1,5х1,5х0,955)
ЦПС 1:5 14шт ПП-12
ЦПС 1:4 18шт ПП-12

ПП-12 — кессон неустойчивый, требуется якорение к бетонной плите ПП-12 (~450 кг)

Якорение к бетонной плите не требуется.

Материалы удобны для распечатки и быстрой оценки ситуации на объекте.


Этапы монтажа кессона на обсадную трубу скважины

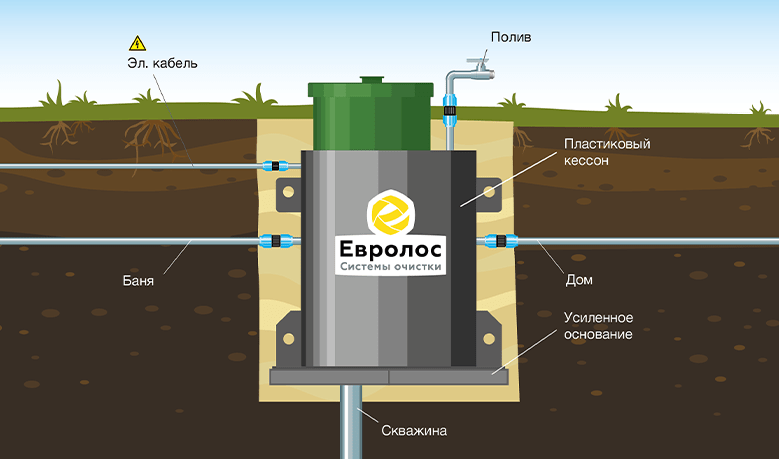

Этапы монтажа кессона

Перед установкой пластикового кессона определяют тип грунта и уровень грунтовых вод — от этого зависит способ засыпки. В большинстве случаев якорение не требуется, кессон фиксируется за счёт обратной засыпки.

  1. Разметка и котлован
    • Учитывают направление труб и смещение обсадной трубы;
    • Параллельно копают траншеи под трубы и кабель.
  2. Подготовка основания
    • Укладывают и выравнивают по уровню песчаную подушку.
  3. Установка кессона
    • Разбирают муфту обсадной трубы;
    • Опускают кессон строго вертикально;
    • Проверяют уровень и зазоры.
  4. Герметизация
    • Очищают обсадную трубу от песка в месте соединения;
    • Ставят уплотнительное кольцо и ответный фланец муфты;
    • Болты затягивают равномерно.
  5. Обратная засыпка
    • Послойно, с трамбовкой;
    • Смесь: песок или цемент в соотношении 1:5;
    • При высоком УГВ — смесь 1:4;
    • В местах ввода труб — только чистый песок.
  6. Внутренняя обвязка и оборудование
    • Оголовок скважины, насос, фильтры, трубы и электрика — монтируется после завершения обратной засыпки;
    • При необходимости на специальную полку укладывают утеплитель не впитывающий влагу. Например, экструзионный пенополистирол толщиной от 50 мм.

Нужна помощь?

Оставьте заявку, поможем подобрать лучший вариант!
Индивидуально, именно под ваши условия 👍

А если грунт сложный?

Монтаж без бетона не работает на торфяниках, особо нестабильных почвах и сильных плывунах. В этих случаях, для обеспечения устойчивости конструкции, требуется якорение к бетонной плите. Исключения прописаны в монтажной схеме.

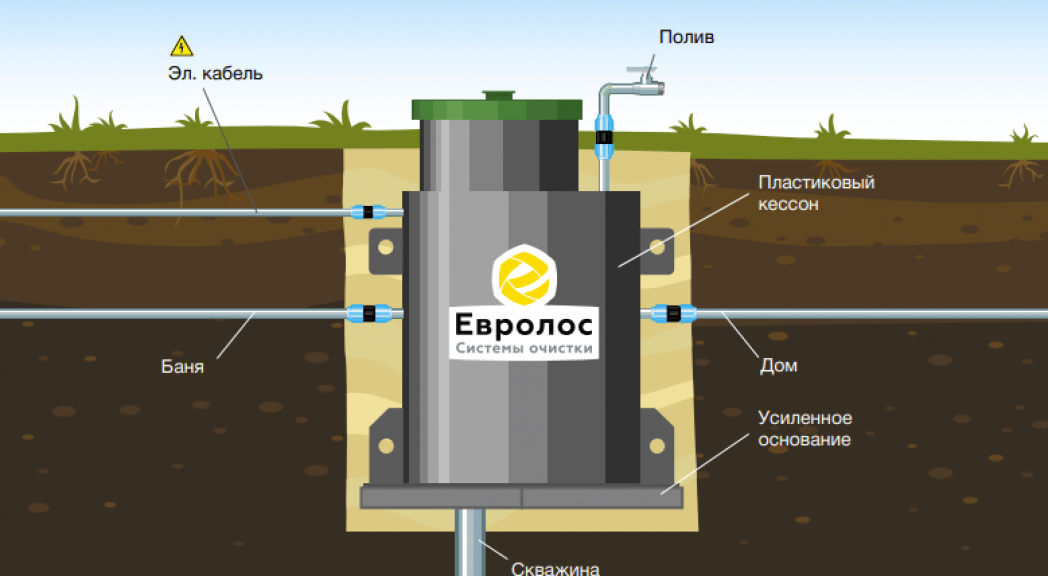

Монтаж кессона для скважины с якорением Монтаж кессона для скважины с якорением Монтаж кессона для скважины с якорением Монтаж кессона для скважины с якорением Монтаж кессона для скважины с якорением Монтаж кессона для скважины с якорением Монтаж кессона для скважины с якорением Монтаж кессона для скважины с якорением
