Дренажные насосы используемые в системах водоотведения, дренажных колодцах, станций биологической очистки (СБО) и септиков работают в условиях повышенной нагрузки. Агрессивная среда, абразивные частицы и частые циклы включения/отключения оказывают наибольшее воздействие на узлы герметизации и вращающиеся элементы.

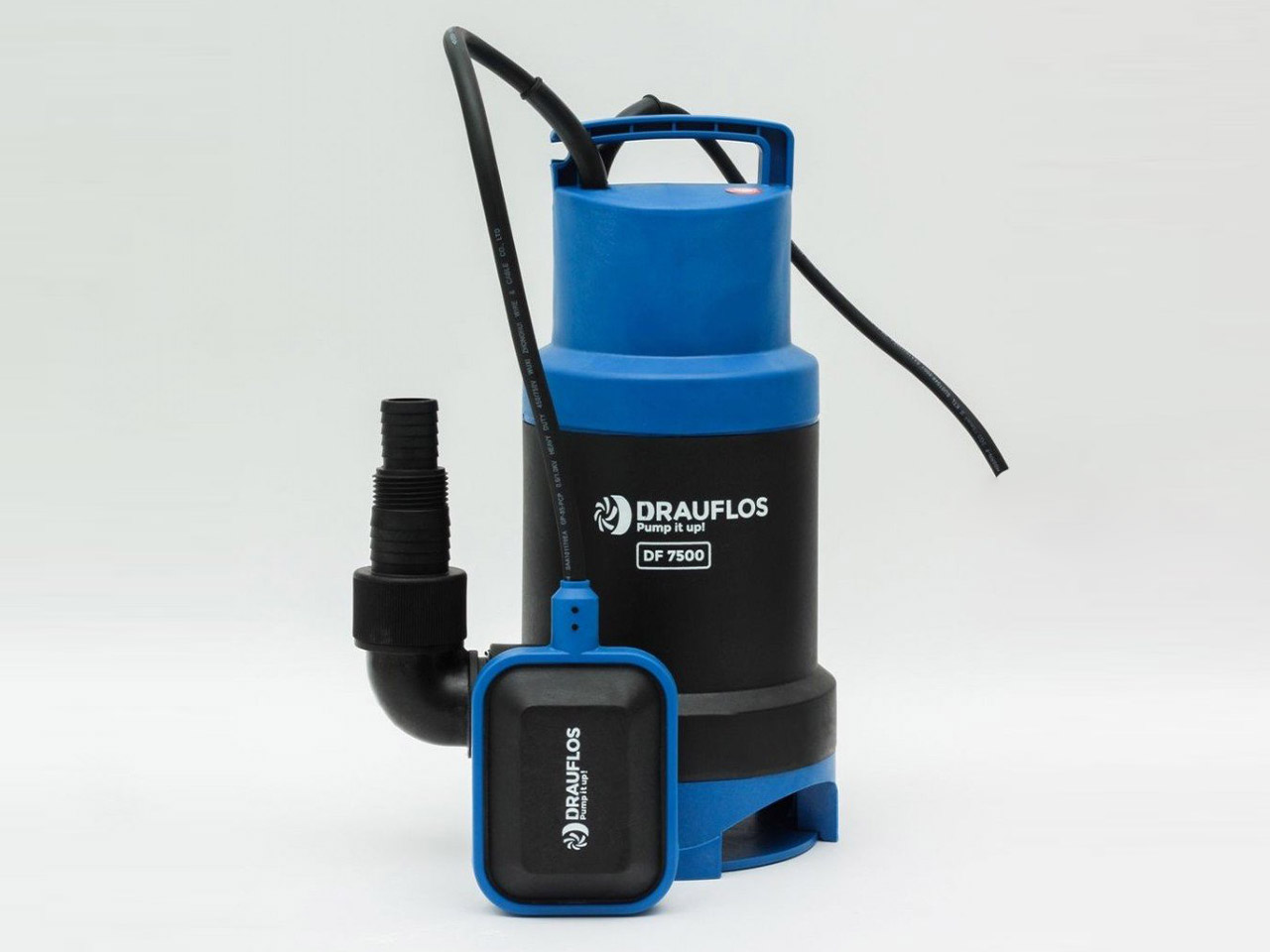

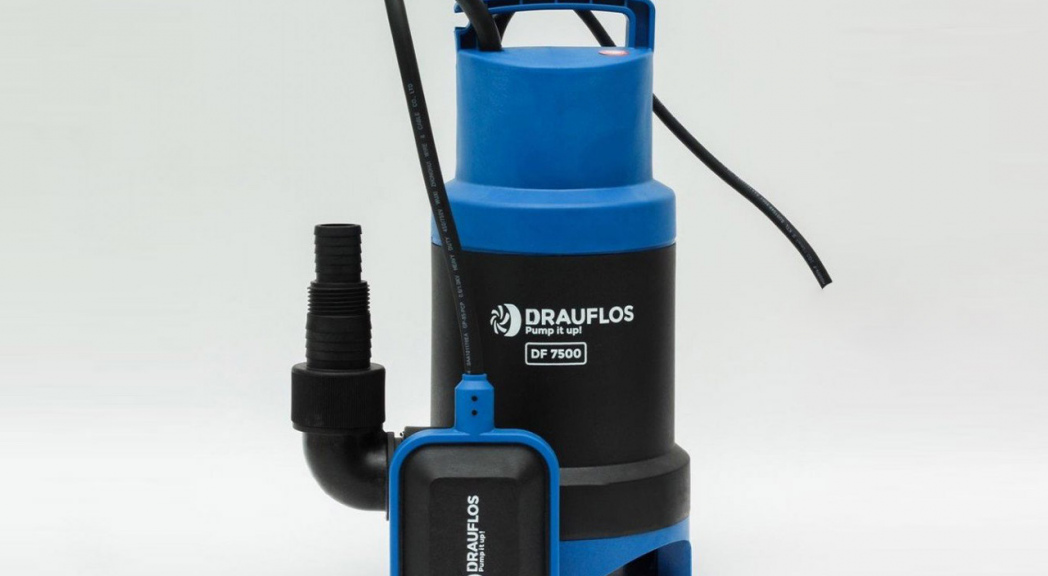

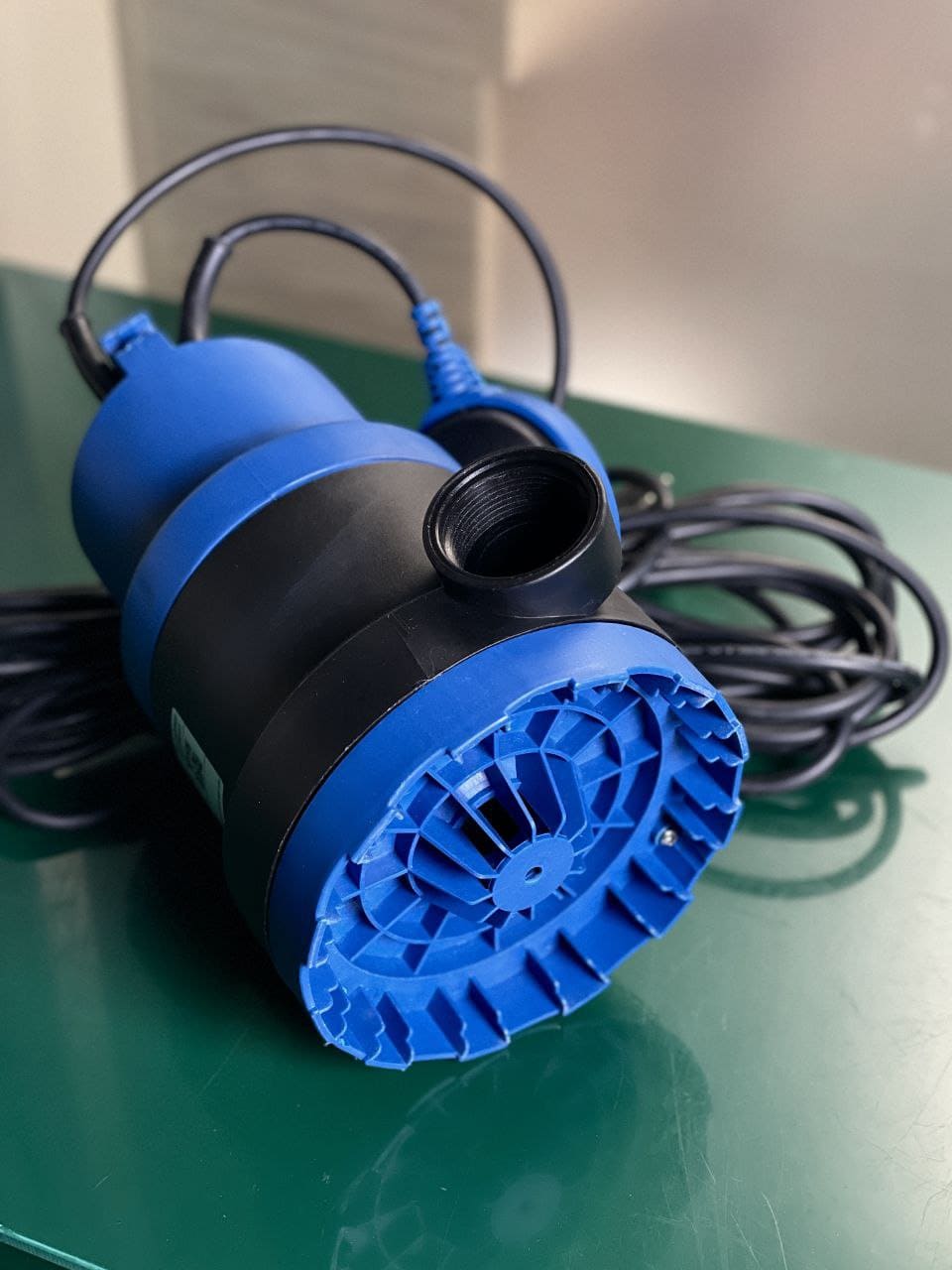

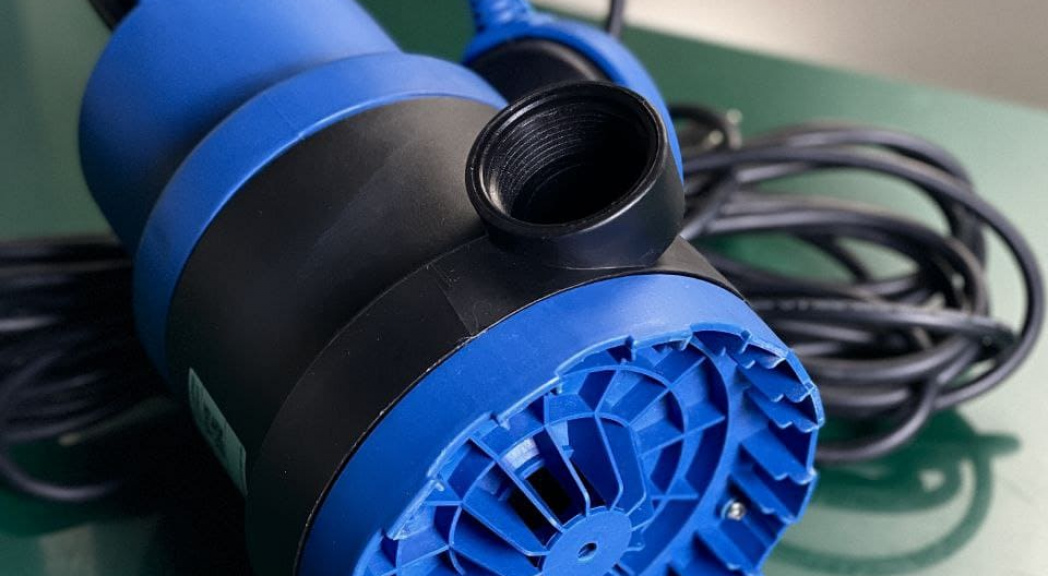

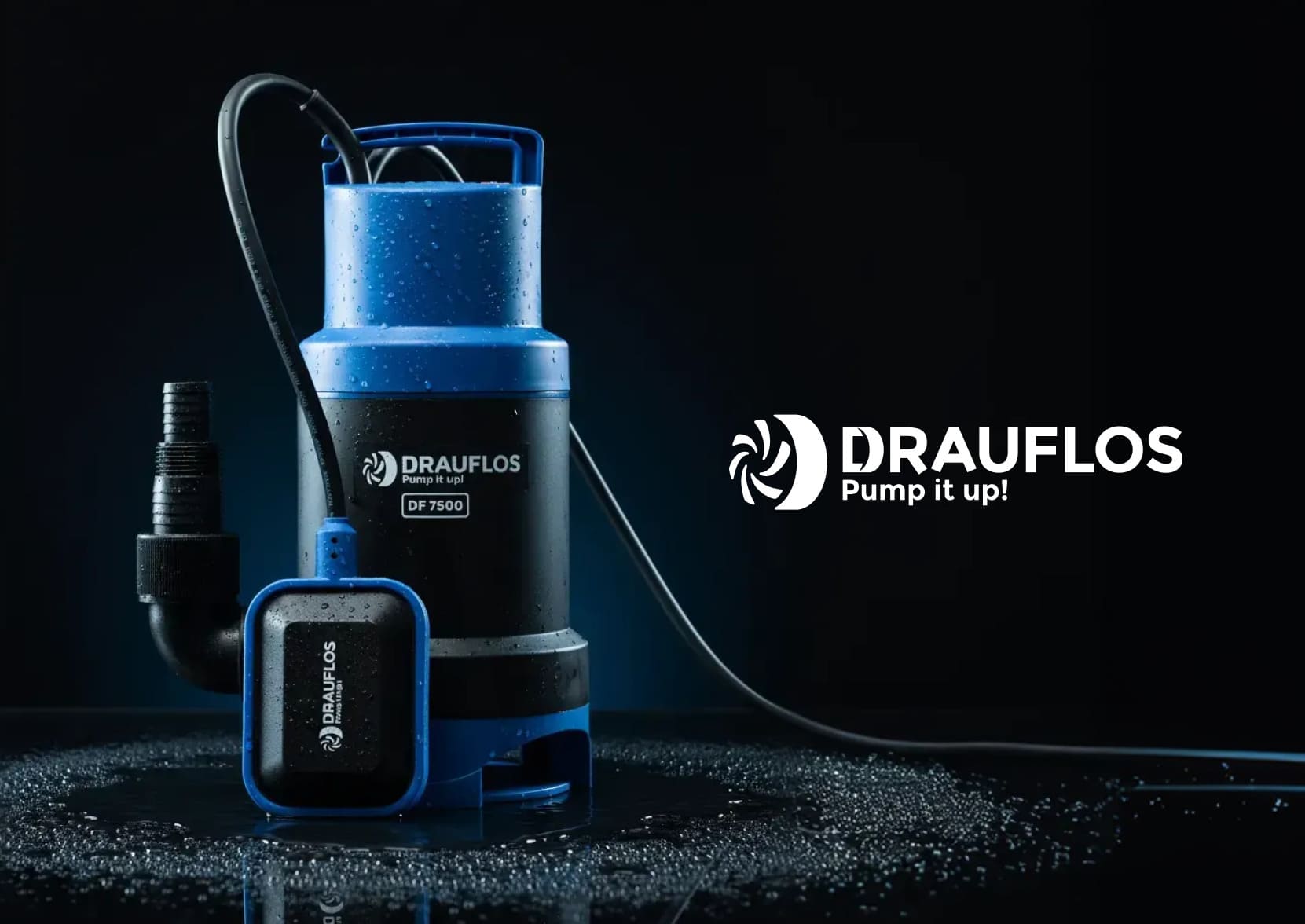

Для повышения надежности и увеличения срока службы инженеры компании Евролос совместно с заводом-изготовителем Drauflos провели модернизацию конструкции дренажных насосов серий DF7500 и DF250C.
Содержание
Первым этапом работы стало изучение статистики отказов. Исследование экземпляров с наработкой свыше 1000 часов показало, что основными причинами выхода из строя являются:
- Течь сальникового уплотнения вала.
- Негерметичность ввода электрокабеля.
Попадание влаги внутрь корпуса приводило к повреждению электродвигателя и ускоренному выходу насоса из строя.
Основные технические доработки
В ходе модернизации реализован комплекс изменений:
- Новый сальник вала с манжетой типа V-Seal.
- Усиленное уплотнение ввода электрокабеля.
- Прецизионная обработка вала.
- Улучшенная балансировка рабочего колеса.
- Система плавного старта электродвигателя.
Подробное описание каждого технического решения

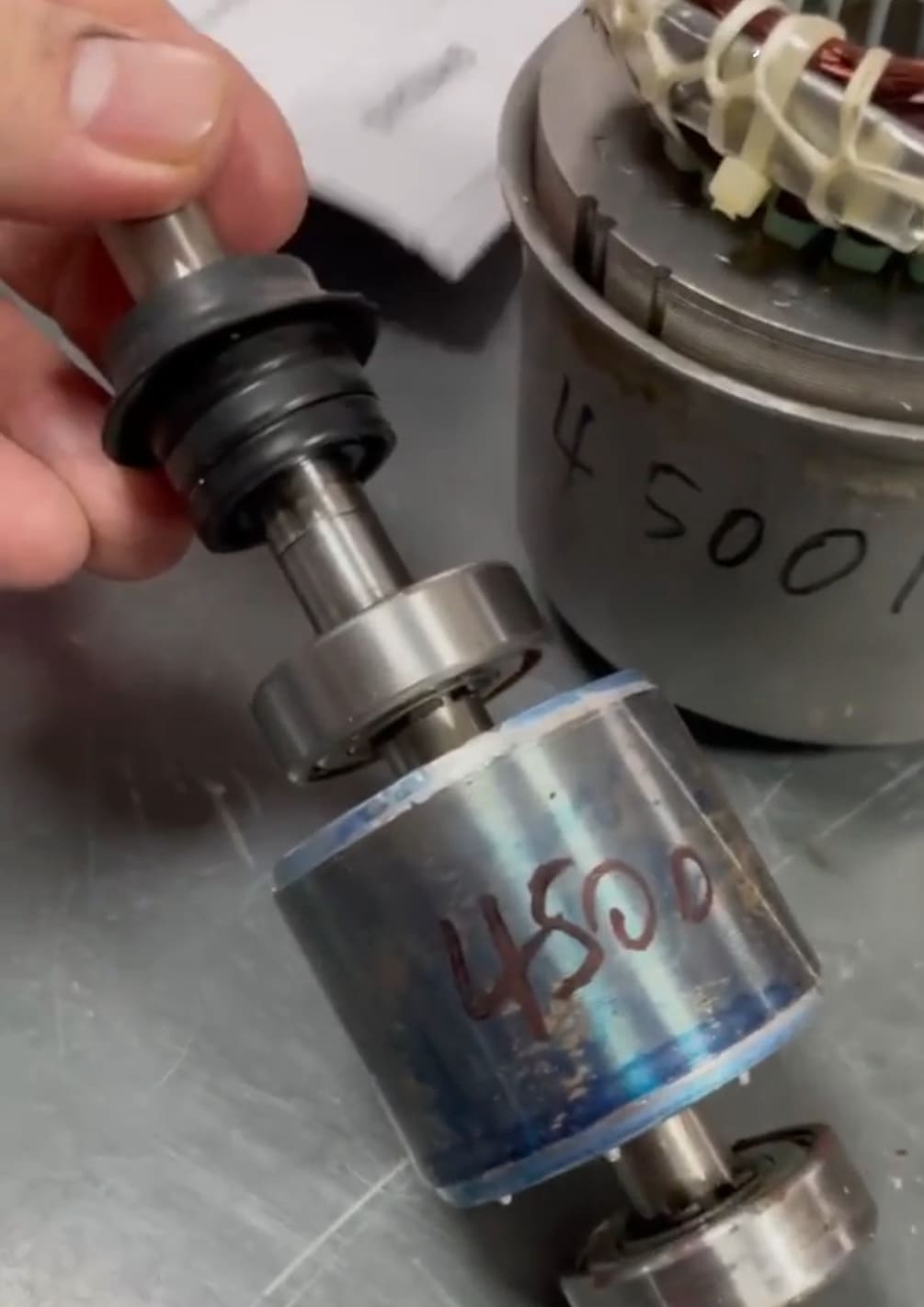

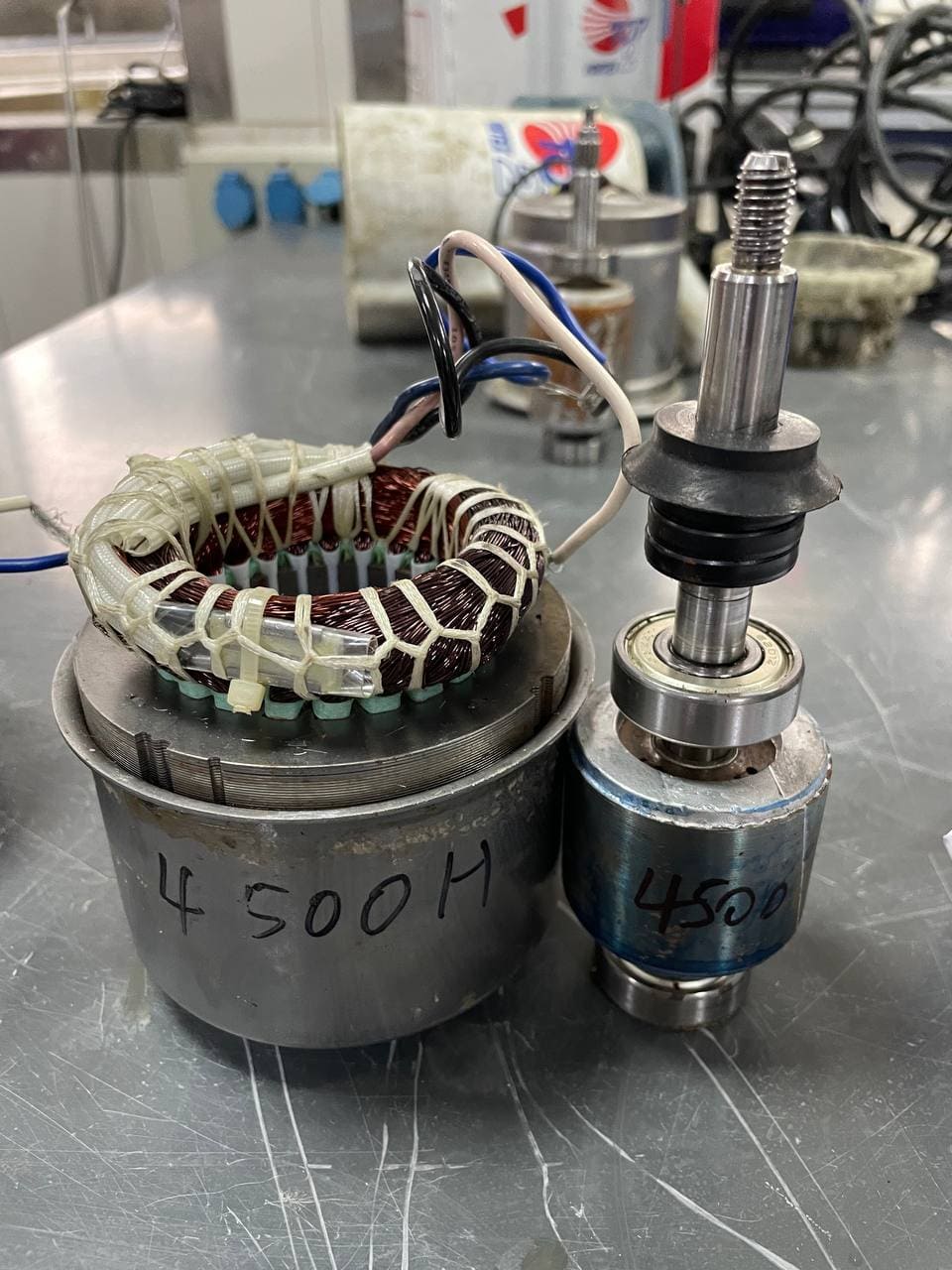

Манжеты V-Seal из нитрильного каучука
В сальниковом уплотнении применены манжеты V-Seal, изготовленные из нитрильного каучука N41 (поставщик — Eneos, Япония).
Техническая справка: “Нитрильный каучук N41 (сополимер бутадиена и акрилонитрила с содержанием акрилонитрила 28-30%) из которого изготовлены манжеты обеспечивает превосходную стойкость к минеральным маслам, нефтепродуктам, кислотам и щелочам при сохранении гибкости, в отличие от натурального каучука или коммерческих смесей с низким содержанием акрилонитрила”
В узле используется специализированная смазка FUCHS, рассчитанная на работу во влажной и химически активной среде.
Конструкция манжеты V-Seal относится к типу осевых уплотнений. Гибкая уплотнительная кромка компенсирует биение вала и возникающие вибрации. При увеличении оборотов за счет центробежной силы происходит снижение контактного давления в зоне трения.
Такой режим работы:
- Уменьшает тепловую нагрузку.
- Снижает механический износ.
- Увеличивает срок службы уплотнения при частых пусках.
По сравнению с традиционными радиальными манжетами данное решение обеспечивает существенно больший ресурс.
Усиленная герметизация кабельного ввода
В модернизированных насосах Drauflos применены уплотнительные элементы из высококачественного эластомера с доработанной геометрией профиля.
Данная конструкция обеспечивает:
- Равномерное обжатие кабеля по всей окружности.
- Стабильную герметичность при вибрационных нагрузках.
- Сохранение плотности уплотнения при длительной эксплуатации.
По сравнению со стандартными кабельными вводами, новая конструкция обеспечивает более высокий уровень влагозащиты.
Прецизионная обработка вала
Вал насосов проходит финишную механическую обработку с обеспечением биения не более 0,04 мм. Данный допуск относится к классу высокоточной обработки и достигается за счет применения специализированного оборудования и контроля на завершающем этапе производства.
Минимизация биения:
- Снижает уровень вибраций.
- Обеспечивает равномерный контакт манжет с поверхностью вала.
- Замедляет износ сальникового узла.
Это повышает надежность насоса при длительной эксплуатации, включая режимы с частыми пусками и работу в загрязненной среде.
Улучшение балансировки рабочего колеса
Точная балансировка рабочего колеса устраняет вибрации, ускоряющие износ компонентов насоса. Как результат — плавная работа, сниженная нагрузка на подшипники и крепеж, предотвращение их ослабления и продление срока службы узлов. В сочетании с прецизионной обработкой вала это обеспечивает увеличение общего ресурса насоса.
Система плавного старта электродвигателя
При обычном пуске индукционный двигатель потребляет пусковой ток в 5-10 раз превышающий номинальный, создавая пиковый момент до 3 раз выше рабочего, что вызывает ударные нагрузки на вал, подшипники и обмотки.
В модернизированных насосах внедрена система плавного старта на тиристорной основе. Она обеспечивает постепенный набор напряжения на обмотках двигателя и исключает пиковые пусковые токи.
Важно отметить, что штатной особенностью системы является задержка запуска до 20 секунд и выход на номинальный режим в течение последующих 30 секунд.
Результаты испытаний
После внедрения конструктивных доработок насосы прошли серию нагрузочных испытаний в условиях, максимально приближенных к реальной эксплуатации в составе СБО.

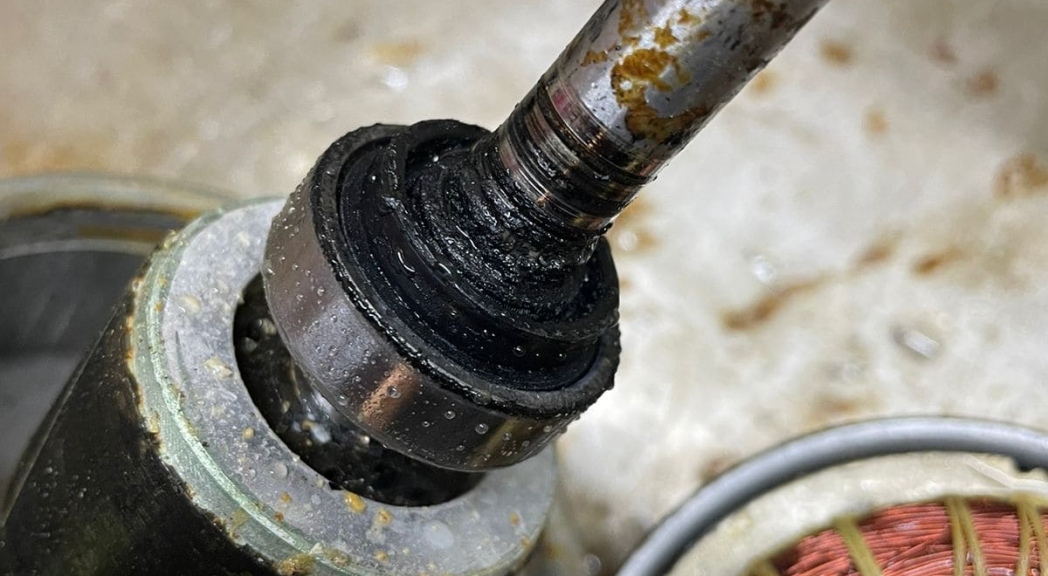

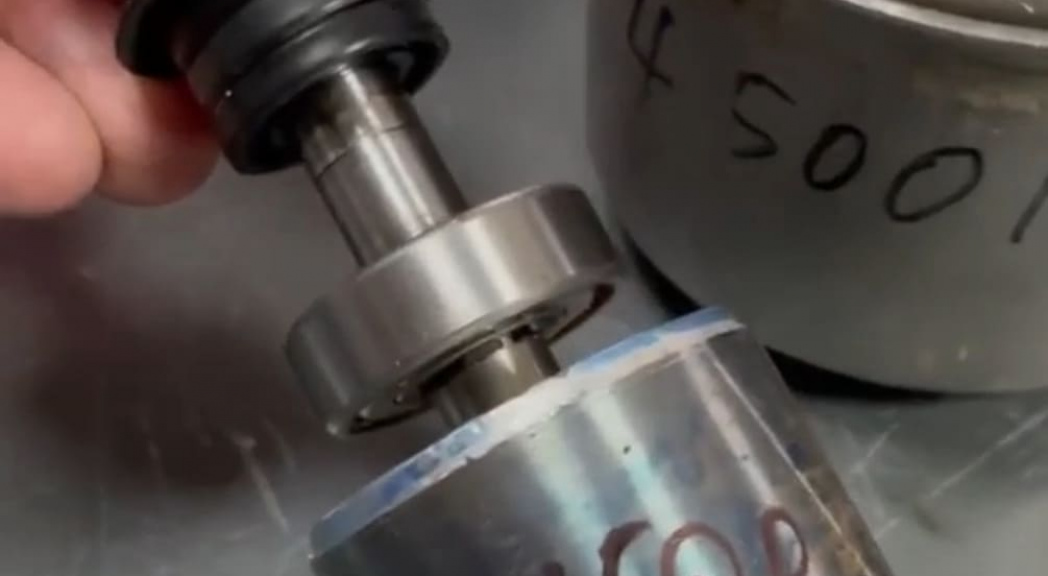

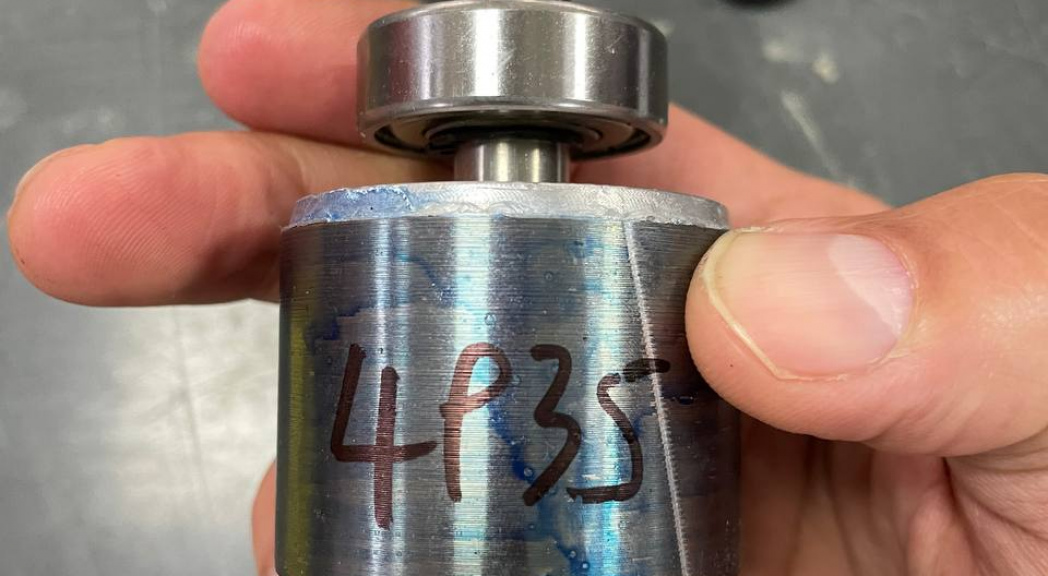

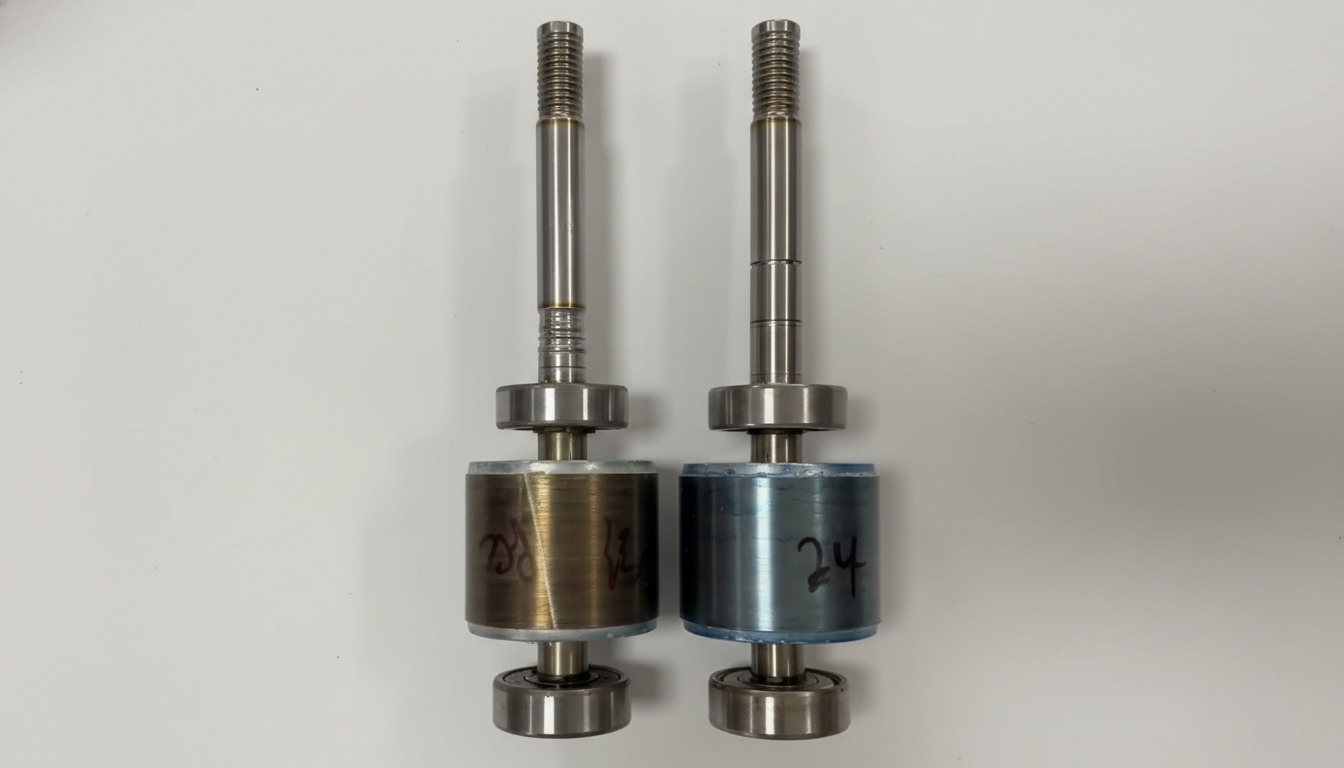

Износ оценивался при наработке порядка 1000 часов. На фото показано состояние вала с новым сальниковым узлом (справа): износ минимален, геометрия рабочей поверхности сохранена. Вал со старым типом сальника (слева) при той же наработке имеет выраженное истирание в зоне контакта.
По результатам испытаний:
- Ресурс работы — свыше 6000 часов.
- Количество циклов включения-выключения до отказа — 60 000–70 000.
По данным серийного производства доля отказов по причине заводского брака снижена более чем в два раза и в настоящее время составляет менее 0,5 %.

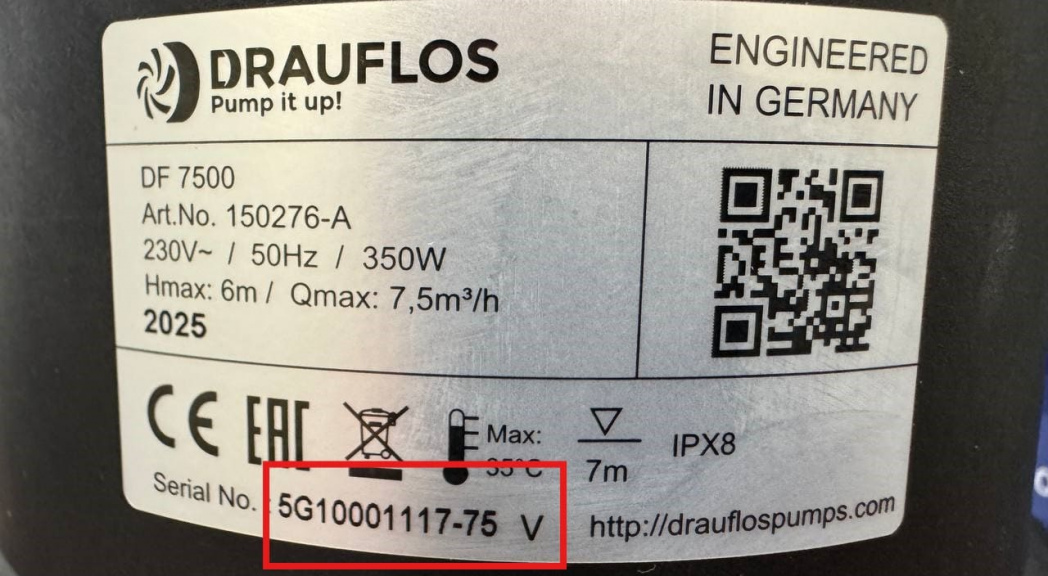

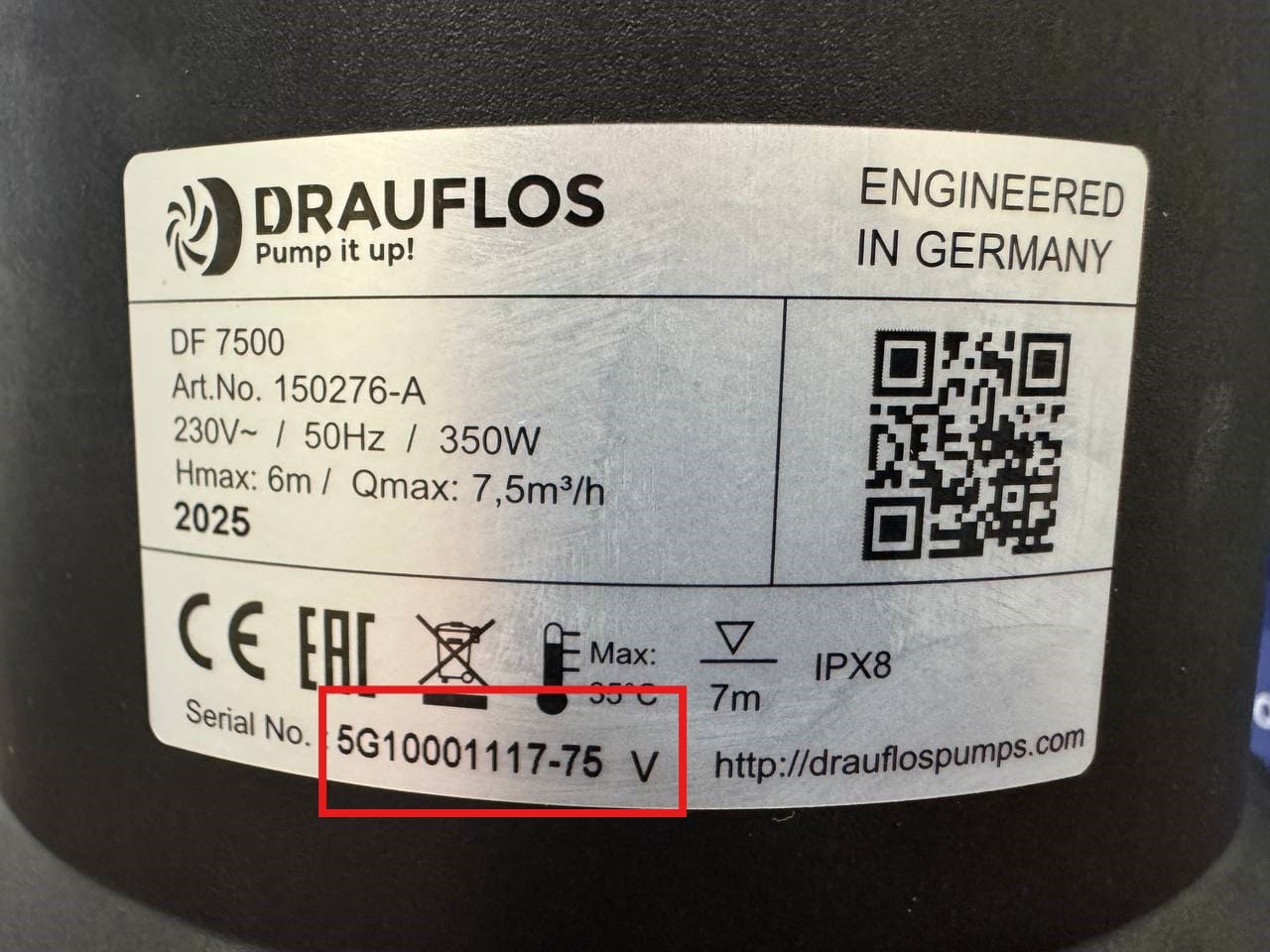

Модернизированные насосы можно отличить по литере V после серийного номера.
Сравнение насосов до и после модернизации
| Модель | До модернизации | После модернизации |
|---|---|---|
| Сальниковое уплотнение вала | Стандартные радиальные манжеты | Манжеты V-Seal из нитрильного каучука N41 |
| Герметизация кабельного ввода | Типовая конструкция с ограниченной компенсацией деформаций | Усиленные эластомерные элементы с доработанной геометрией |
| Точность обработки вала | Стандартные допуски механической обработки | Прецизионная финишная обработка, биение менее 0,04 мм |
| Балансировка рабочего колеса | Стандартная заводская балансировка | Улучшенная точная балансировка |
| Запуск электродвигателя | Прямой пуск | Плавный старт |
| Наработка на отказ | — | Более 6000 часов в грязной воде |
| Количество циклов включения-выключения до отказа | — | 60 000–70 000 |
В результате модернизации насосы Drauflos получили ряд конструктивных улучшений:
- усиленный сальник, устойчивый к воздействию щелочей и кислот;
- улучшенную герметизацию кабельного ввода;
- прецизионную обработку вала;
- точную балансировку рабочего колеса;
- механизм плавного старта.
Комплекс этих решений позволил увеличить подтвержденный испытаниями ресурс работы насосов в сильно загрязненной воде. Замена таких насосов на распространенные коммерческие аналоги не рекомендуется, т.к. в агрессивной химической среде, водоотведение дренажных систем и септиков, они могут быстрее терять герметичность, подвергаться коррозии и выходить из строя.
