Прокол под дорогой бурением грунта

Методы горизонтально направленного бурения

Во время монтажа автономной канализации для прокладки трубопровода зачастую требуется выполнить так называемый прокол под дорогой. Выполняют его различными методами горизонтально направленного бурения (ручным или с использованием специальных установок ГНБ).

Прокол под дорогой бурением грунта

Технология довольно проста, и сделать прокол можно своими руками. Насколько это целесообразно экономически, рассмотрим ниже.

Горизонтальное бурение грунта относится к методам бестраншейного формирования канала для прокладки коммуникаций. Это позволяет использовать его в тех случаях, когда разрушение поверхности грунта невозможно, например, если трубы или кабель необходимо проложить под дорогой.

Способ ГНБ бурения выбирается в зависимости от конкретных условий на объекте. Существует три метода:

  1. Бурение своими руками, с помощью желонки и большого перфоратора;
  2. Бурение с использованием мини-установки ГНБ;
  3. Промышленное бурение установками большой мощности.

Для того чтобы проложить коммуникации системы водоотведения на загородном участке, обычно применяют ручные методы или мини-установки. С их помощью можно сделать прокол грунта под дорогой без лишних затрат времени и средств.

Горизонтальное бурение своими руками

Самый экономичный способ сделать прокол грунта для прокладки коммуникаций, при наличии соответствующего оборудования конечно. Выполняется с помощью специальной желонки и большого перфоратора. Технически такой ГНБ прокол выполняется очень просто.

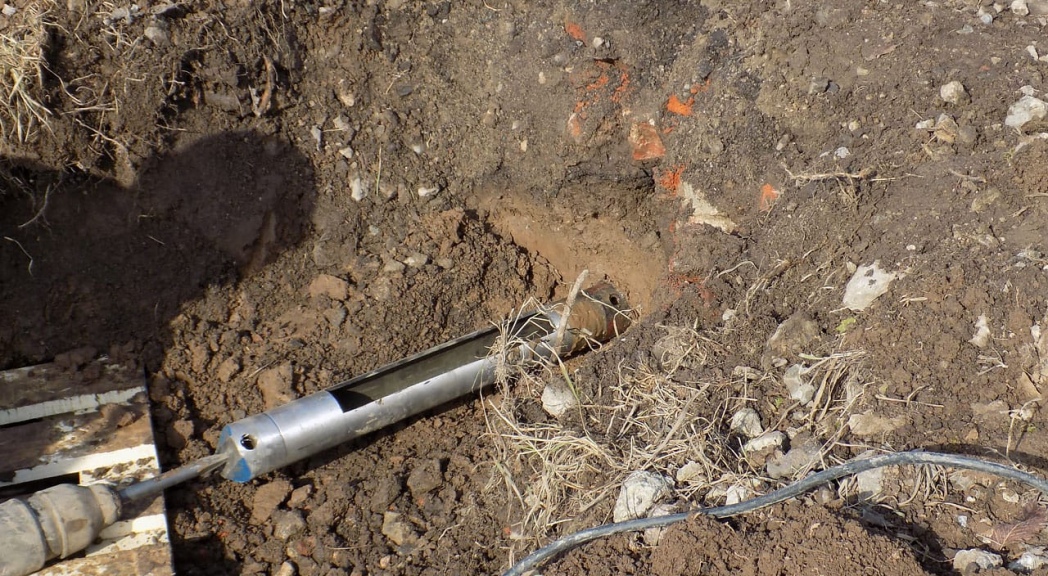

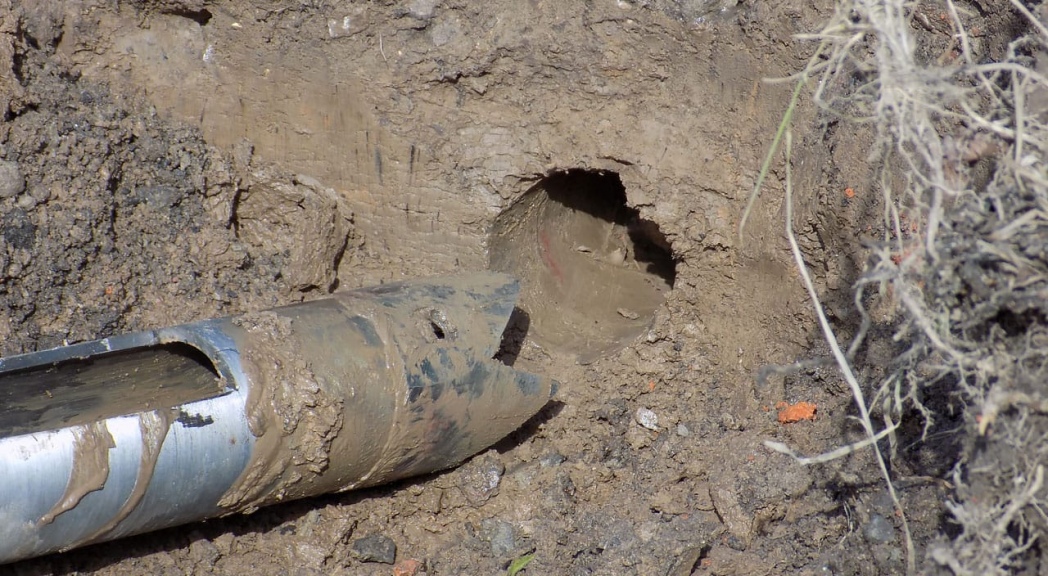

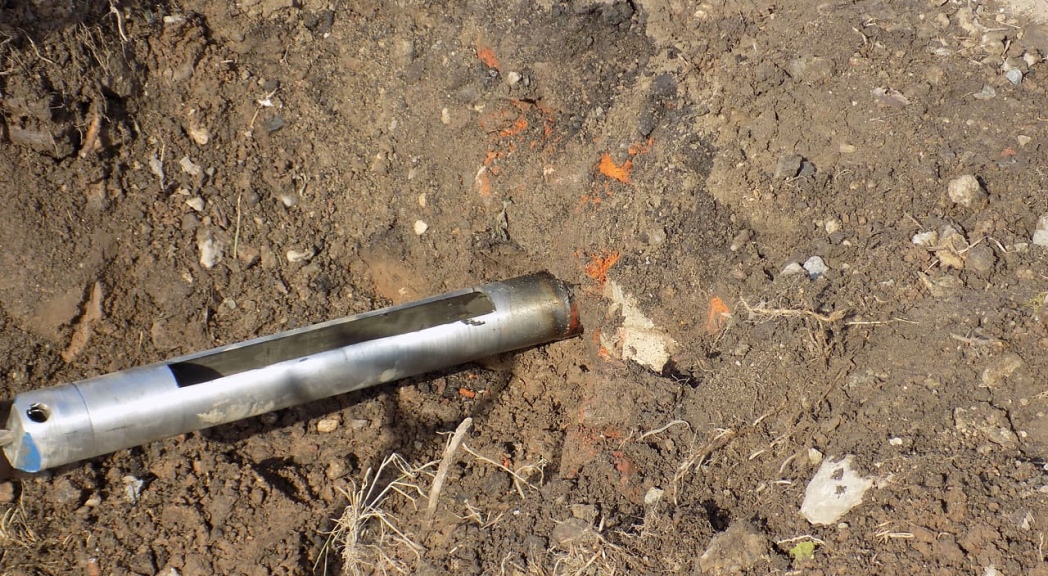

Основной элемент — желонка, изготовленная из большого гидроцилиндра. Для облегчения бурения на конце гильзы делают коронку с заточенными лепестками. Ее диаметр немного больше, чем у цилиндра, так как это позволяет упросить вытаскивание обратки (выбранного грунта) во время бурения.

Горизонтальное бурение своими рукамиГоризонтальное бурение своими рукамиГоризонтальное бурение своими рукамиГоризонтальное бурение своими рукамиГоризонтальное бурение своими рукамиГоризонтальное бурение своими руками

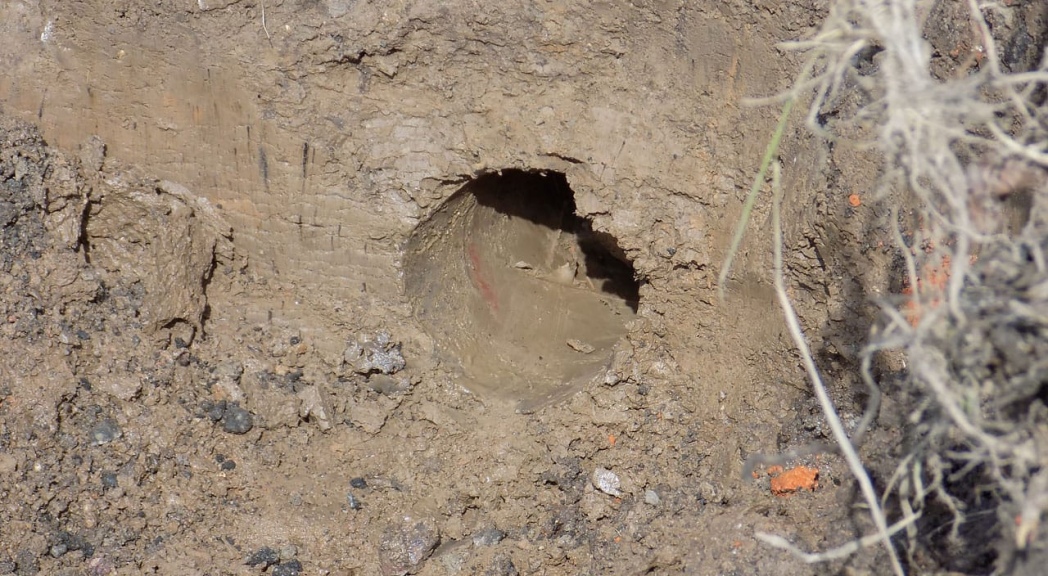

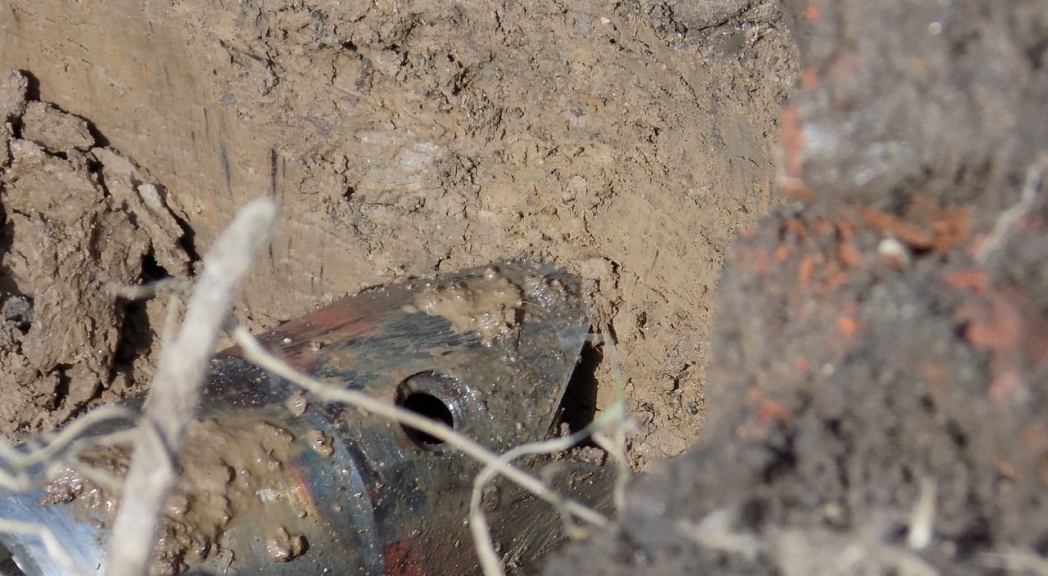

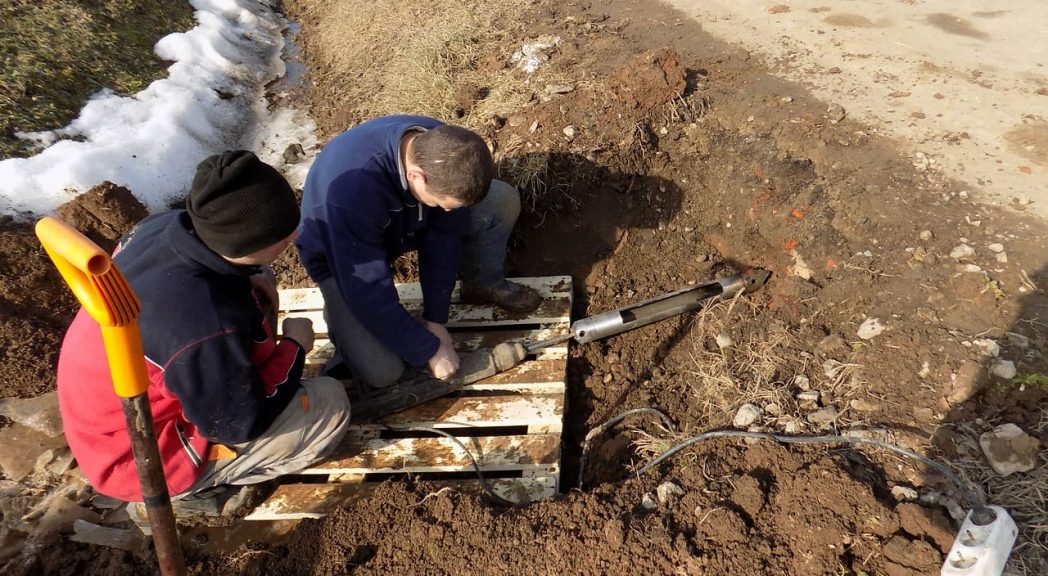

Для проталкивания коронки используется большой перфоратор. Гильза с коронкой толкается в нужном направлении, периодически из прокола удаляется обратка, а желонка смазывается водой для облегчения бурения. По мере прохождения коронка наращивается с помощью сварки.

Ручное бурение позволяет успешно справляться с проколом в большинстве случаев. Хотя иногда использовать такой метод нецелесообразно. Например, многие дороги в Московской области строились с использованием большого количества насыпного грунта, в котором может содержаться большое количество камней и различного строительного мусора, препятствующего нормальному прохождению коронки. В таком случае нужно выполнять работы с применением специальных установок — мини ГНБ.

Бурение установкой мини ГНБ

Мини установка горизонтального бурения относится к оборудованию котлованного типа. Отличается небольшими размерами и простотой эксплуатации. Предназначена для бурения и расширения скважин для прокладки коммуникаций.

В зависимости от модели, мини-установка способна обеспечить давление до 20 тонн, благодаря чему она легко справляется с вытягиванием труб различного диаметра. Мини ГНБ отлично подходят для работ в населенных пунктах, густозаселенных кварталах города, в условиях ограниченного пространства.

Бурение установкой мини ГНББурение установкой мини ГНББурение установкой мини ГНББурение установкой мини ГНББурение установкой мини ГНББурение установкой мини ГНББурение установкой мини ГНББурение установкой мини ГНББурение установкой мини ГНББурение установкой мини ГНББурение установкой мини ГНБ

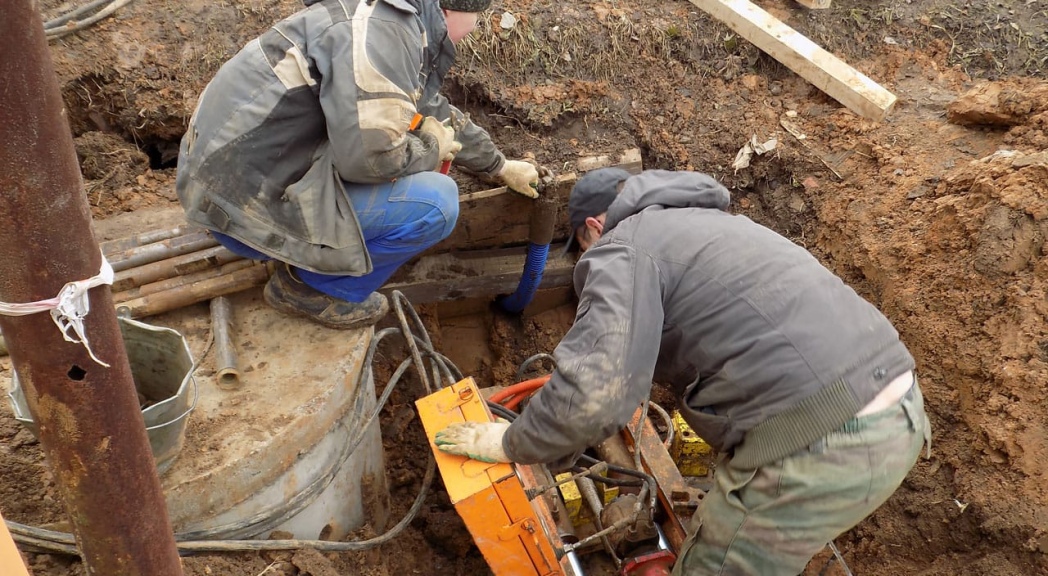

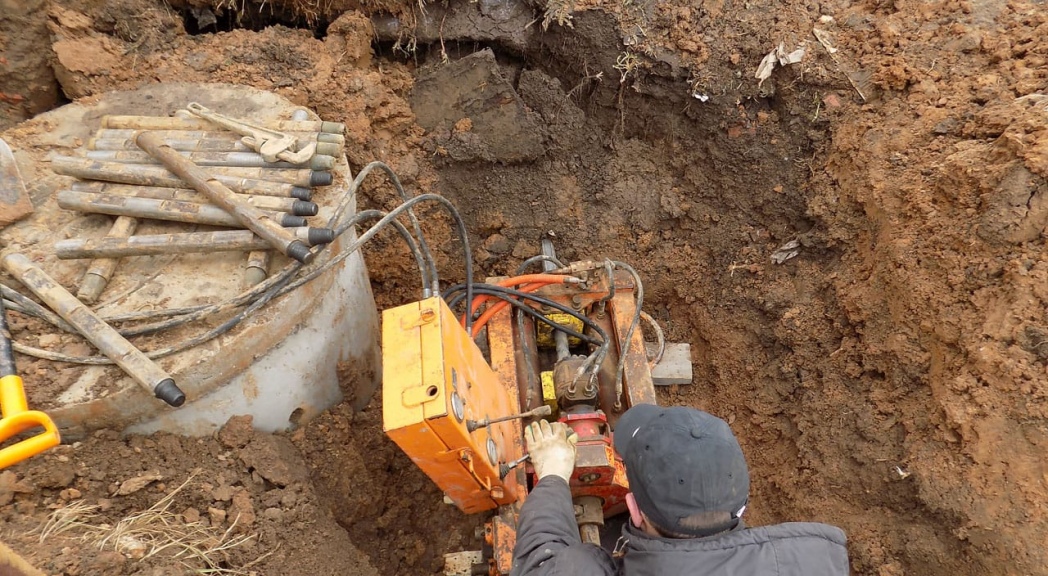

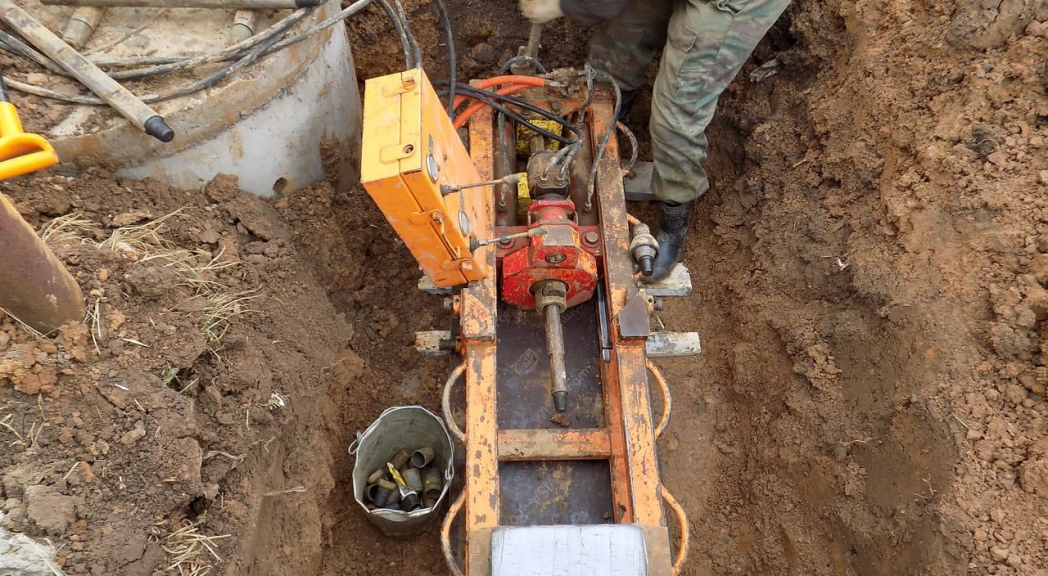

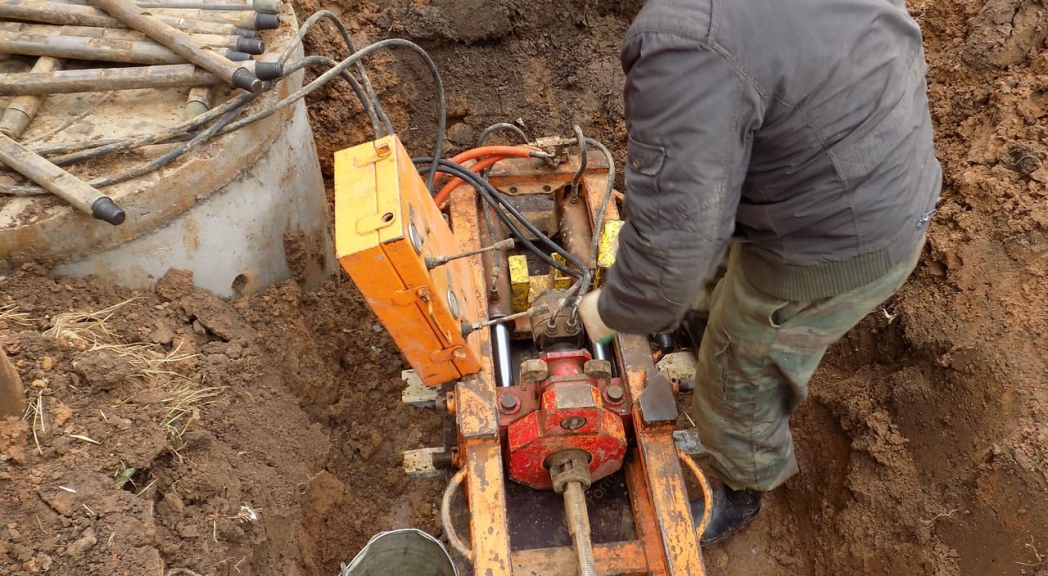

Процесс бурения очень прост. Оборудование устанавливается и собирается в предварительно вырытый котлован 1,5×2 метра. Глубина котлована зависит от гидрогеологических особенностей участка, проекта инженерной сети.

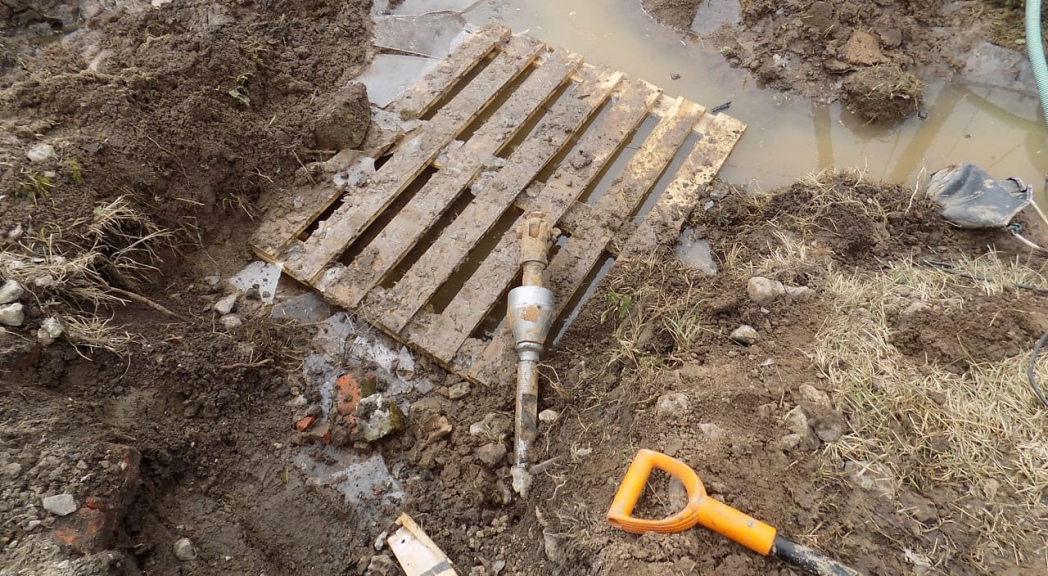

Запущенная мини-установка создает давление, под воздействием которого в нужном направлении проталкиваются штанги. При необходимости в шахту подается буровой раствор.

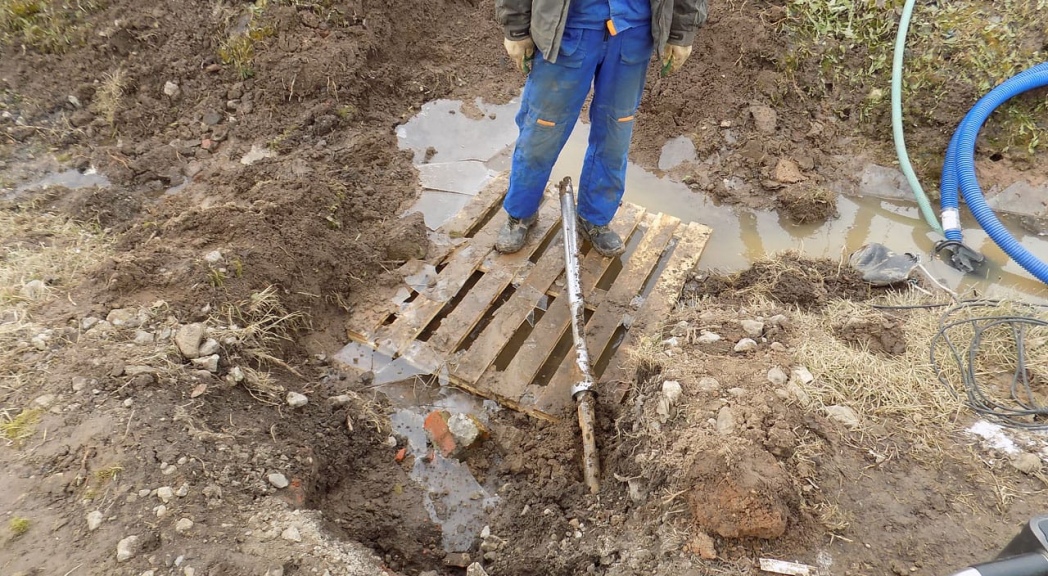

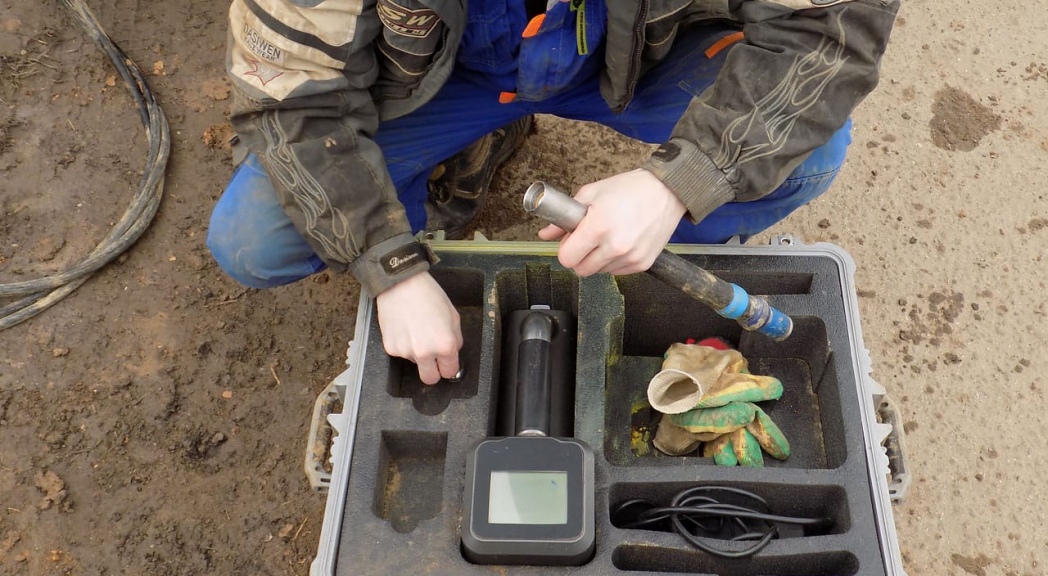

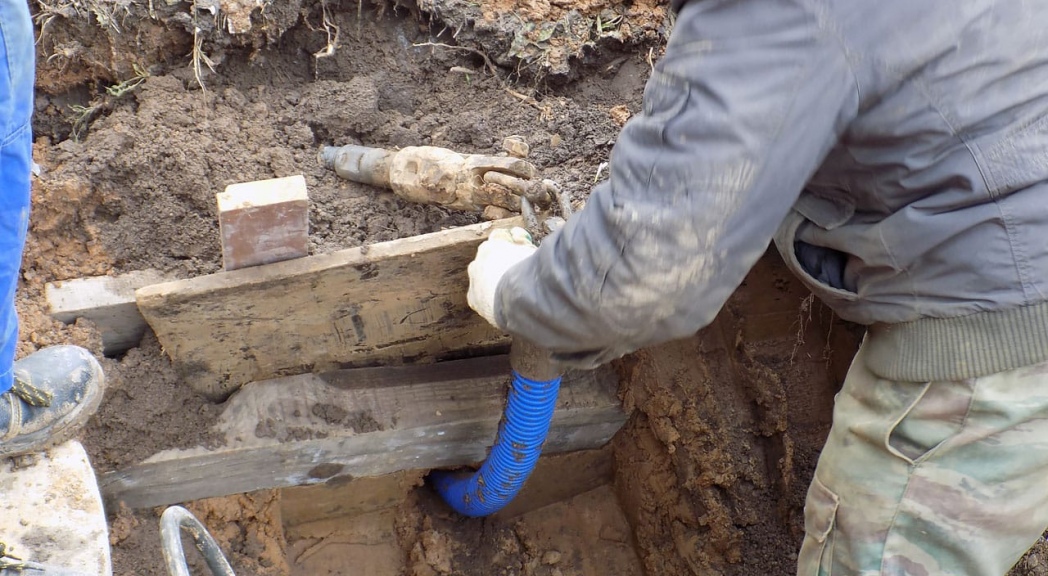

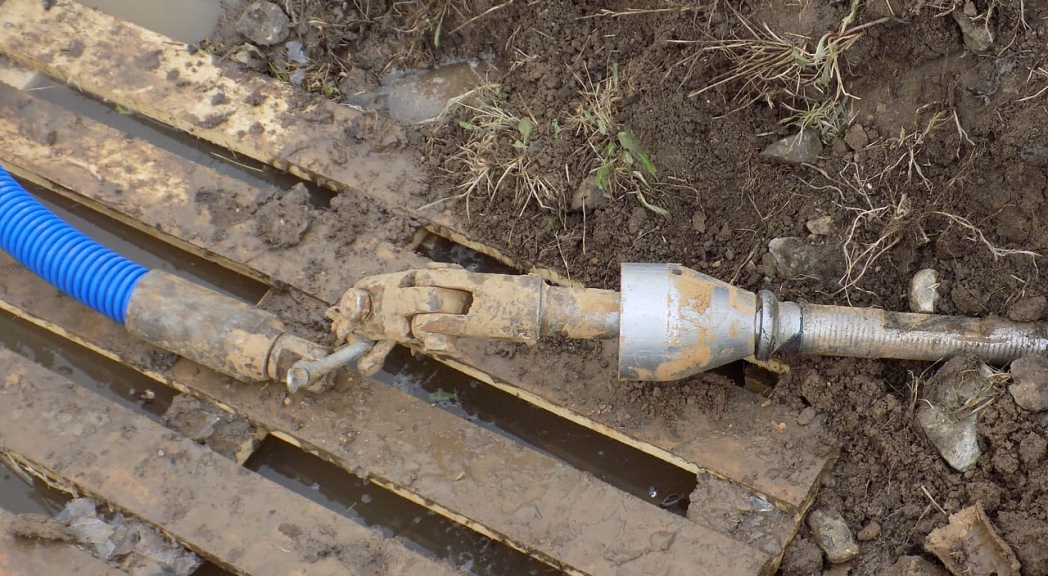

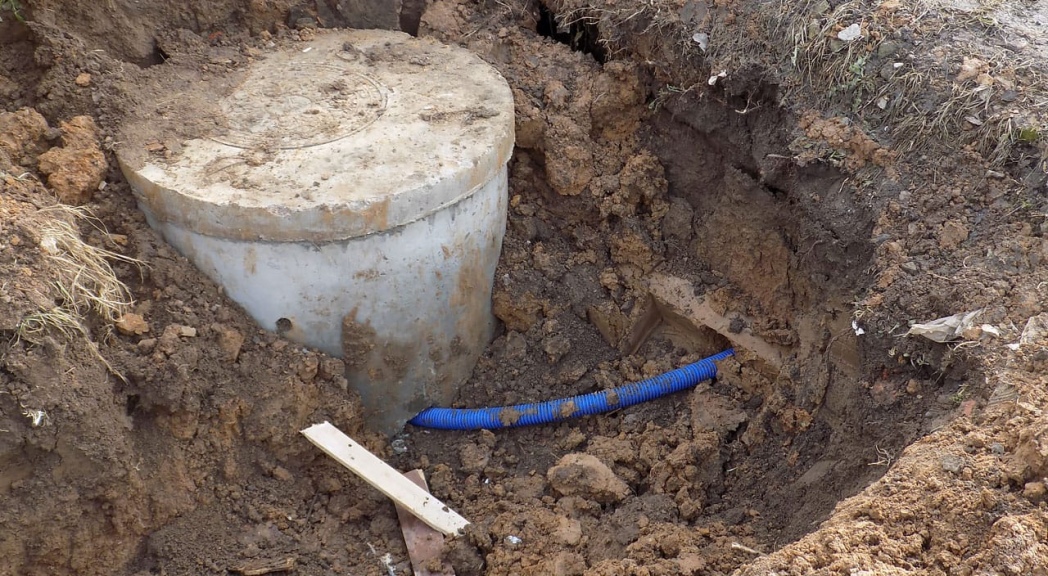

Контроль за правильностью направления осуществляется при помощи навигационного оборудования. После завершения работ бур выходит с другой стороны дороги. К нему крепится гофрированный шланг или труба нужного диаметра, вся конструкция протягивается в обратном направлении.

Установки ГНБ для промышленного бурения

Промышленные установки предназначены для бурения и расширения скважин. Они обеспечивают выполнение проходов под грунтом на значительные расстояния. Направления движения коронки регулируется гибким тросом, закрепленным с одной стороны на конце буровой штанги. Вторым концом троса управляет оператор. Во время проходки в шахту подается буровой раствор.

Для прокладки локальных канализационных систем промышленные ГНБ не применяются. Помимо того, что это нецелесообразно экономически, сложность вызывает и плотная застройка, ограниченное пространство.

Цены на горизонтальное направленное бурение

Стоимость ГНБ в Москве зависит от используемого метода и ряда других факторов. В компании Евролос цена услуги составляет:

  • Ручное бурение — от 20 тыс. рублей;
  • Бурение с использованием мини ГНБ — от 25 тыс. рублей.

На первый взгляд такие затраты могут показаться нерациональными, так как прокол можно сделать своими руками, без привлечения специалистов. Но давайте рассмотрим как выглядят затраты, если вы решили делать эту работу самостоятельно.

Затраты на  бурение своими руками
Большой ручной строительный перфоратор (используется для проталкивания желонки) 40 000рублей
Тракторный гидроцилиндр б/у для изготовления гильзы от 5 000рублей
Изготовление и проточка коронки и желонки цена договорная
Трубы для наращивания длины от 300рублей за метр
Полуавтоматический сварочный аппарат от 4 000рублей
Ваше время бесценно

В итоге затраты составят не менее 50 тыс. рублей (без учета изготовления желонки и стоимости труб) — разница очевидна.

Самостоятельное ручное бурение потребует гораздо больших затрат, чем привлечение специалистов.

Не будем сбрасывать со счетов и затрачиваемое на работы время. Там, где мастера справятся за несколько часов, неспециалист может потратить не один день.

Затраты на бурение с использованием мини ГНБ
Мини установка ГНБ от 200 000рублей
Комплект навигационного оборудования и локации от 50 000рублей
Штанги наборные для получения необходимой длины от 7 000рублей за штуку
Затраты на питание установки бензин, дизель, электричество
Ваше время бесценно

Как видим, самостоятельное бурение в любом случае приводит к очень большим неоправданным затратам. Чтобы избежать лишних затрат времени и средств, логичнее заказать услугу монтажа автономной канализации «под ключ».

Видео: прокол под дорогой мини установкой ГНБ

Специалисты монтажных бригад выполняют такие работы практически ежедневно, начиная с установки септика заканчивая прокладкой коммуникаций зачастую включающую и горизонтальное бурение грунта.
