Принцип работы АУ
Аэрационная установка (АУ) Евролос ПРО представляет из себя цилиндрическую конструкцию, состоящую из двух частей — корпуса и горловины с крышкой. Внутренняя часть корпуса разделена перегородками на четыре секции, последовательно сообщающиеся между собой при помощи переливов и перекачивающих устройств.
Внутри секций расположено легкосъемное технологическое оборудование.

В верхней части корпуса расположена горловина с крышкой, внутри которой находится камера для воздуходувного оборудования. Крышка оснащена вентиляционным зонтом для доступа свежего воздуха к компрессору.

Несмотря на повышенные требования к простоте эксплуатации конечным потребителем, в АУ реализована современная технология очистки сточных вод, которая представляет собой полный цикл механико-биологической очистки и включает следующие основные этапы:
- Двухступенчатая механическая очистка;
- Усреднение расхода и концентрации загрязняющих веществ;
- Биологическая очистка в анаэробных условиях;
- Биологическая очистка в аэробный условиях.
- Гравитационное разделение ила и очищенной сточной воды.

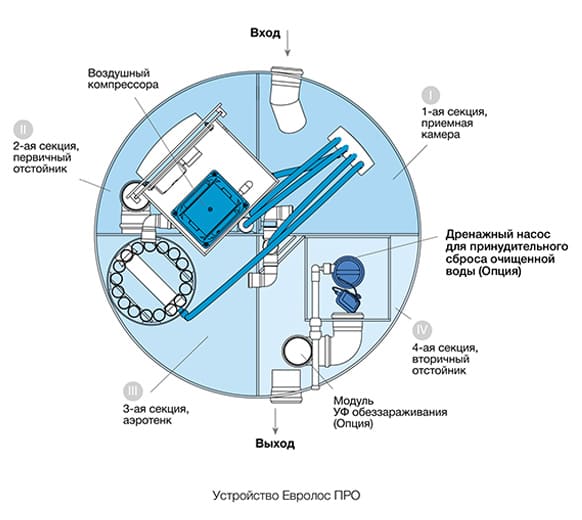

Первая секция I представляет собой анаэробную камеру.
Вторая секция II также представляет собой анаэробную камеру, в которой установлен эрлифт (3) подачи сточных вод в третью секцию (3) и фильтр грубой очистки для задержания загрязнений средних размеров (4).
Таким образом, первые две секции образуют собой отстойник-перегниватель, в котором задерживается и перерабатывается основная масса органических веществ.
Третья секция III представляет собой аэротенк, в котором размещена кассета с пластмассовым носителем для иммобилизации микроорганизмов (6). Также в этой секции находится активный ил во взвешенном состоянии.
Четвертая секция IV представляет собой вторичный отстойник, в котором происходит отделение очищенной воды от активного ила.
Активный ил удаляется из отстойника с помощью эрлифта (11), основная его часть возвращается в секцию III, а небольшое количество направляется в секцию I , в качестве избыточного ила.
Комбинированное водоотведение
При невозможности самотечного отвода очищенной воды из Изделия в приемной камере предусмотрен герметичный отсек для размещения дренажного насоса принудительного удаления очищенной воды.
В горловине аэрационной установки размещена камера VI, в которой находится воздушный компрессор (12), а также розетки для подключения электрооборудования.
В горловине закреплен распределительно-регулировочный узел (13) с быстросъемными соединениями, от которого идут воздуховоды ко всем потребителям воздуха Изделия.
Документация
Монтажные схемы
Технология очистки

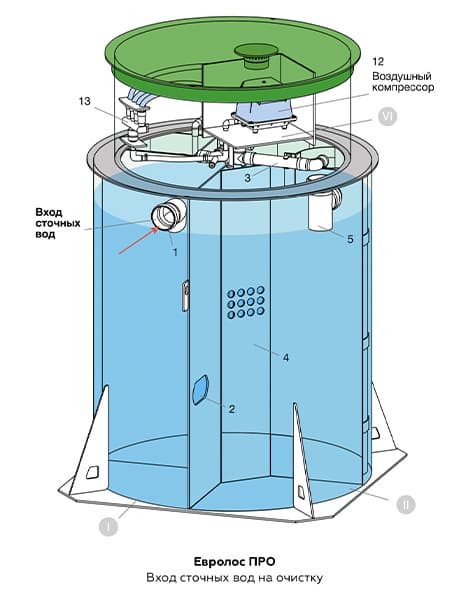

Самотечная система водоотведения жилого дома подключается к входному патрубку (1) Изделия. Сточные воды от пользователей поступают в 1-ую секцию I, в которой происходит задержание крупных неорганических отходов, а также дробление крупных органических загрязнений. В 1-ой секции происходит частичное осветление сточных вод, в результате чего часть органических веществ осаждается на дне, а часть — всплывает наверх и образует корку.

Из 1-ой секции частично осветленная вода через отверстие в перегородке (2) поступает во 2-ую секцию II в которой также происходит процесс выпадения органический веществ. Таким образом, 1-ая и 2-ая секции образуют зону анаэробной обработки сточных вод.
Осветленная вода из 2-ой секции подается с помощью эрлифта (3) в 3-ю секцию III. Основная задача эрлифта — нивелировать колебания расхода поступающих сточных вод за счет более равномерной их подачи в 3-ю секцию. Производительность эрлифта настроена таким образом, что в течении суток он перекачивает суточный объем поступающих сточных вод. При работе эрлифта происходит изменение уровня воды в 1-ой и 2-ой секции установки. Таким образом, 1-ая и 2-ая секции выполняют функцию усреднителя колебаний расхода и загрязняющих веществ.
Для откачки осветленной воды со среднего уровня 2-ой секции эрлифт отделен перегородкой (4) с отверстиями в средней части, которая образует собой устройство задержания загрязняющих веществ среднего размера.
В случае, если производительность эрлифта будет ниже, чем приток сточных вод, то сточные воды будут поступать в 3-ю секцию через аварийный перелив (5), что исключает подтопление установки.
В 3-ей секции III происходит очистка сточных вод в аэробных условиях в присутствии микроорганизмов активного ила находящегося как во взвешенном состоянии, таки и прикрепленном на инертном носителе. Для иммобилизации микроорганизмов используется легкосъемная кассета в виде объемной сетки (6), к нижней части которой прикреплен мелкопузырчатый аэратор (7).
Из 3-ей секции смесь обрабатываемой воды и взвешенного активного ила самотеком, через отверстие в перегородке, направляется в 4-ую секцию IV выполняющую роль вторичного отстойника, в котором происходит разделение очищенной воды и взвешенного активного ила. Для организации движения потока во вторичном отстойнике обустроена центральная труба, образованная за счет установки пластины (8) в углу секции.
Очищенная вода самотеком поступает либо на самотечный выход через патрубом ø 110 мм, либо в перелив (9) дополнительной камеры V, в которой расположен насос принудительного сброса (10). В этом случае удаление очищенной воды происходит по напорному трубопроводу. Осевший на дне вторичного отстойника активный ил удаляется эрлифтом (11). Основная часть – возвратный активный ил - поступает обратно в секцию III , а небольшая часть – избыточный активный ил – в секцию I.
Необходимое количество сжатого воздуха для всех технологических нужд подается компрессором (12), который размещается в горловине установки в специальной камере IV. Регулировка подачи воздуха осуществляется с помощью распределительно-регулировочного узла (13) от которого идут воздуховоды ко всем потребителям Изделия. Для удобства обслуживания применены легкосъемные соединения воздуховодов.
Верх горловины закрывается крышкой, в которую вмонтирован вентиляционный зонт для подачи воздуха к компрессору.
